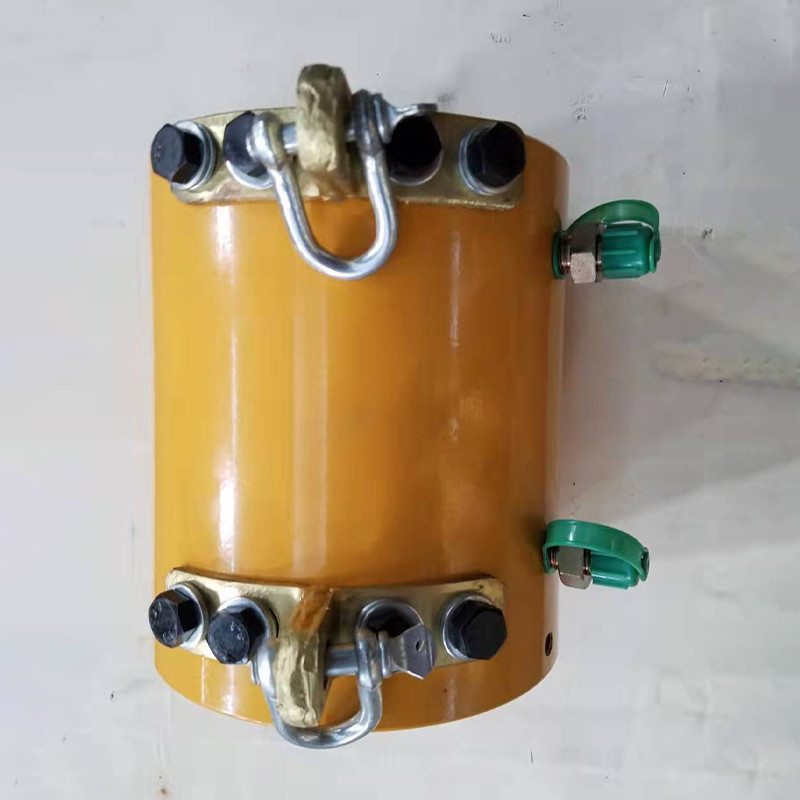

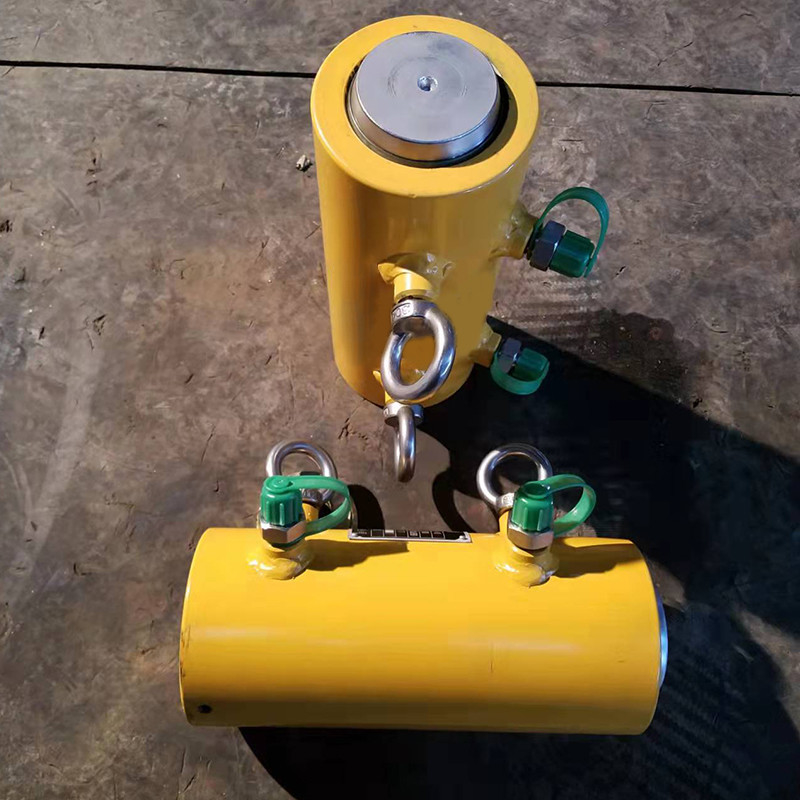

Özel Köprü İnşaat Makinesi Öngerilmeli Post Germe Hidrolik Germe Krikosu

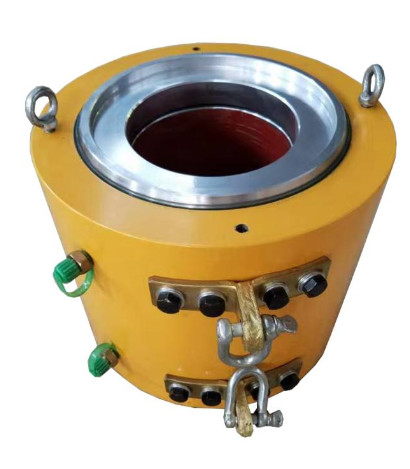

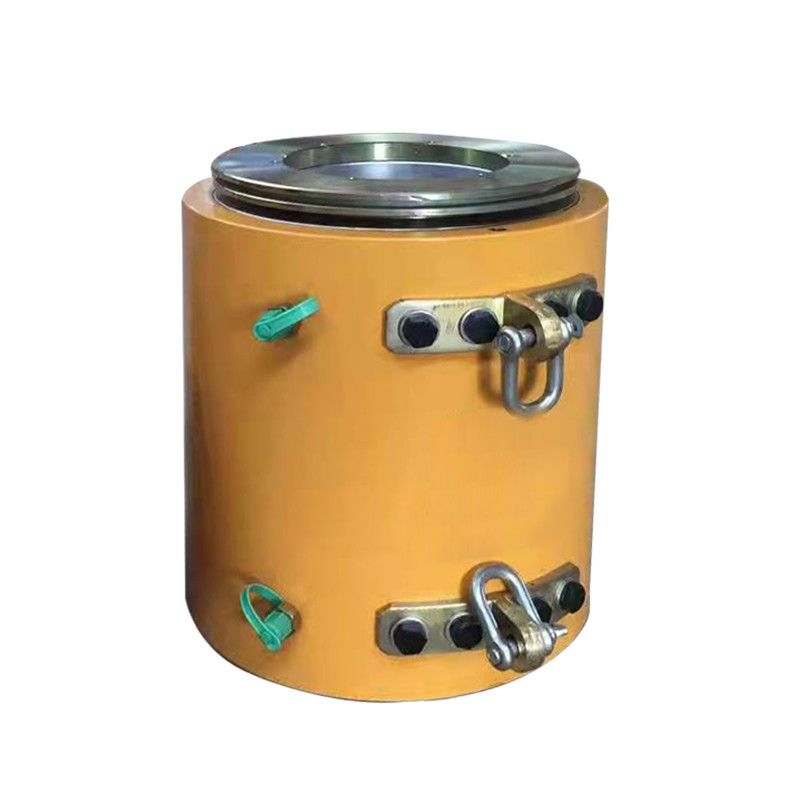

Hidrolik Çekirdek İçi Boş Krikonun Özellikleri​

1. YDC Tipleri Gerdirme jakı, çeşitli çelik halat ankrajlarının gerdirme işlemleri için kullanılan genel amaçlı bir öngerilmeli kalpten krikodur.Büyük binaların, yapıların, öngerilmeli beton köprülerin, kaya ankrajlarının, hidrolik yapıların, temel ankrajlarının ve diğer büyük projelerin ard gerdirilmesinde yaygın olarak kullanılır.
2. Krikonun ana parçaları, kompakt yapı, hafif, küçük hacimli, kısa eksenel uzunluk ve çelik telin kısa ayrılmış gerilim uzunluğu özelliklerine sahip yüksek mukavemetli çelikten yapılmıştır, bu da çelik tel malzemesini koruyabilir.Kaldırma sistemi esnek, dayanıklı, kullanımı kolay ve bakımı kolaydır.
3. YDC tipi jak, çok amaçlı öngerilmeli gerdirme ekipmanı olan bir tür geçiş jakıdır.Çalıştırması kolaydır, esas olarak tek delikli gerdirme için kullanılır ve ayrıca uzun ve kısa ön yükleme için de kullanılabilir.Gerdirme ve sorun giderme ve çeşitli özelliklere sahip yüksek mukavemetli çelik tel demetleri ve telleri için uygundur.

Ard Germe Kriko ve Ankraj Montajı

1. Çelik halat yapının ayrılmış galerisine geçirilecek ve çelik halasın gerdirme ucundaki açıkta kalan uzunluğunun, krikonun çalışma uzunluğundan 200-250 mm daha uzun olması gerekmektedir.Çelik tel, zor perforasyondan kaçınmak için gevşek uçlar veya "kaba uçlar" olmadan ince bir disk öğütücü ile kesilmelidir.

2. Çalışan ankraj plakasının çelik tel demetinin ucunu kapatın, ankraj taban plakasına doğru itin ve tıkaçla hizalayın.

3. Çalışan ankraj klipslerinin montajı: Klipsleri takmadan önce, her bir klips çiftini birbirine kenetlemek için çelik halkalar kullanın, ardından bunları çelik tel boyunca ankraj plakasının konik deliğine itin ve sonra hareket etmeyene kadar itin.

4. Sınır plakasının montajı: Sınır plakası, çalışan ankraj plakasına göre tasarlanmıştır ve ankraj plakasının deliği ile eşleştirilir.

5. Kriko montajı: önce çelik tel demetinin ucunu bir tel pim ile bağlayın, ardından krikoyu kaldırın ve çelik tel üzerine koyun ve krikonun ön kapağının destek açıklığını sınırın dışına koyun plaka.Bu sırada, kriko eş eksenli olarak hizalanabilir.

6. Alet ankrajını pistonun ucundaki destek dudağına takın.

Ard Germe Kriko ve Ankraj Arka Plan Tekniği
Öngerilme mühendisliği, mühendisliğin yapısal bileşenleri dış yüklere maruz kalmadan önce, bileşenlerin sertliğini iyileştirmek, çatlakların görünümünü geciktirmek ve dayanıklılığı artırmak için çekme modülündeki çelik çubuklara öngerme gerilimi uygulamaktır. bileşenlerinden.Genel olarak, öngerilmeli tendon gerdirme yapısı için geçiş tipi bir kuru kriko kullanılır.Şekil l'de gösterildiği gibi, silindirik bir yağ silindiri 105 ve yağ silindiri 105 içine yerleştirilmiş bir piston 103 içeren geçiş tipi bir kuru kriko vardır. 104, arka sızdırmazlık plakası 102 vasıtasıyla yağ silindiri 105'e monte edilir. Yağ silindiri 105, arka sızdırmazlık plakasının 102 dış ucunda yer alır ve içinden geçmeli manşon 104 ile kıvrılmış bir arka uç kapağı 101 ile sağlanır. yağ silindiri 105'in ön ucuna bir ön sızdırmazlık plakası 106 takılmıştır. Geçiş manşonu yağ silindirine arka sızdırmazlık plakası ve arka uç kapağı ile takıldığından ve sabitlendiğinden, geçiş krikosunun boyutu büyüktür ve ağırlığı ağırdır.Maksimum çalışma yağı basıncı yaklaşık 50MPa'dır ve çalışma yükü (ton) ve vücut ağırlığı (kg) oranı 1:0.7~1.5'tir, yani 100 tonluk çalışma yüküne sahip geçişli kuru krikonun ağırlığı 70Kg~150Kg;öngerilmeli tendon gerdirme inşaat işlemi sırasında hareket etmek zordur, inşaat verimliliği düşüktür ve operatör emek yoğunluğu yüksektir.
