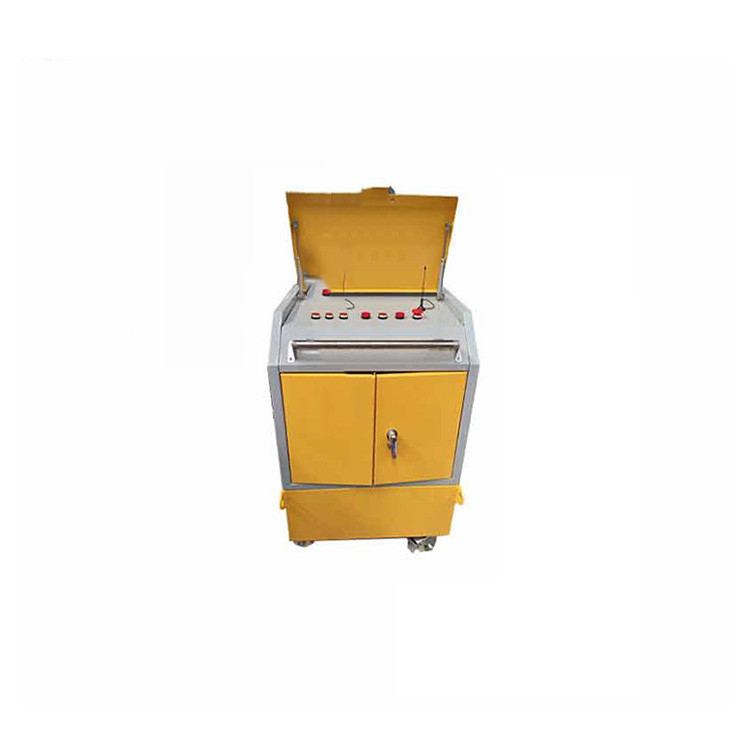

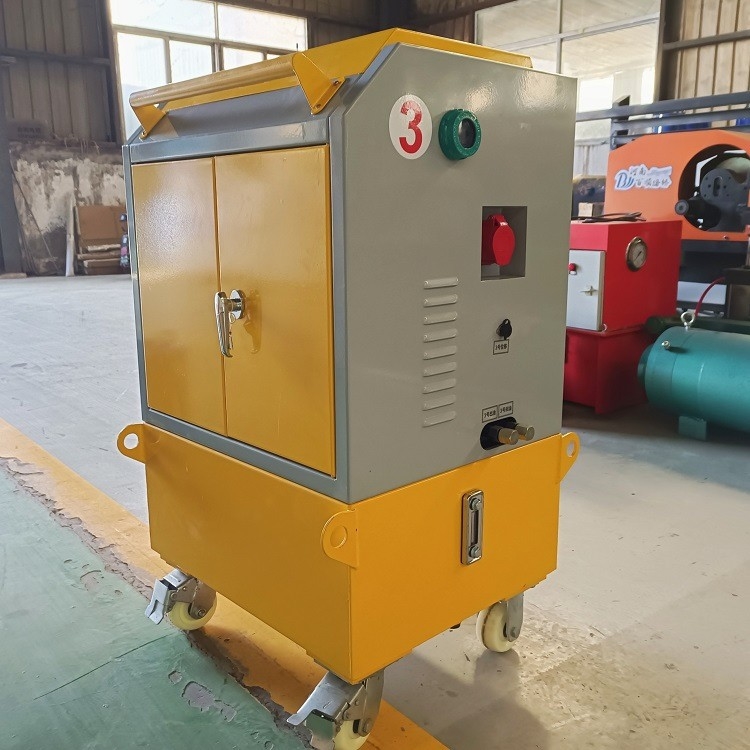

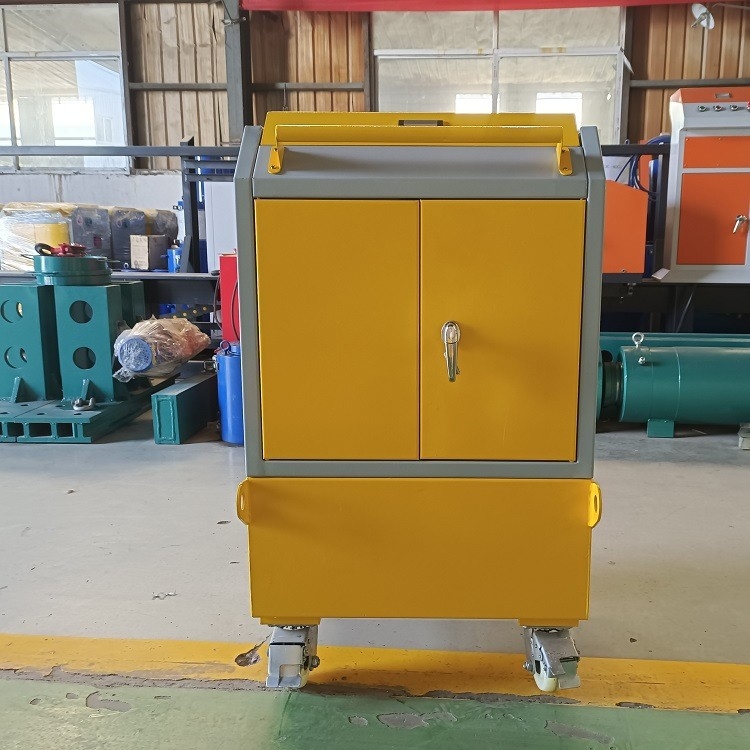

Köprü Otomatik Germe Sistemi Büyük Çevrim Akıllı Germe Sistemi

Çekme Kontrol Ekranının Çalışması
(1) Kiriş tipini ve gerdirilecek tipi seçin.
(2) Germe görev listesine girin, kiriş numarası, kiriş tipi ve altlık numarasının verilenlerle tutarlı olup olmadığını belirleyin ve ardından gerilmesi gereken çelik kirişleri kontrol edin ve germe kontrol arayüzüne girmek için Tamam'a tıklayın.
(3) Girdikten sonra, kriko takıldıktan sonra germe verileri doğruysa, ana kontrol panosu önce pompa istasyonunun motorunu açmak için [Oil Pump] düğmesine basar ve dönmeye başlar, ardından gerdirme işlemi düğmesine tıklar [Başlat] düğmesi yardımcı makinenin başlamasını bekler, ana makine [Başlat] düğmesine tıklayarak kullanılamaz hale gelir ve ardından [Oil Pump] düğmesine basar. yardımcı makine pompa istasyonunu başlatmak için yardımcı kontrol kabinine basın ve gerdirmeyi başlatmak için yeşil [Başlat] düğmesine basın.

Senkron Gerdirme Sisteminin Teknik Parametresi

Köprü Sayısal Kontrol Gerdirme Makinesinin Avantajları
1. Master-slave makine kontrol modu - sistem bir ana makine ve bir bağımlı makineden oluşur.Bir ana makine, herhangi bir kombinasyon elde etmek için birden fazla bağımlı makinenin yapısını kontrol edebilir.
2. Yerleşik bilgisayar sistemi - harici bir bilgisayar olmadan, ana ve bağımlı makinelerin aynı anda çalışmasını sağlamak için doğrudan ana ve bağımlı makineleri kontrol edebilir.
3. Dil yönlendirme işlevi - germe işlemi sırasında, germe durumu, sonraki işleme rehberlik etmek ve germe programını onaylamak için gerçek zamanlı olarak yayınlanacaktır.
4. Yumuşak başlangıç ​​işlevi - frekans dönüştürme kontrolü, kararlı germe başlangıcı, darbe yok;iki yönlü gerdirme senkronizasyonu makul.
5. Ekonomik ve pratik - bağımlı makinenin maliyeti, ana makinenin maliyetinden daha düşüktür; bu, birden fazla yardımcı makine birleştirildiğinde sistemin toplam maliyetini azaltmak için faydalıdır.

Gerilim sonucu veri sorgulama ve dışa aktarma
(1) Gerginlik bildiriminin çalışma arayüzüne girmek için ana bilgisayar "Uzatma Raporu"na tıklayın
(2) Veri dışa aktarma için, doğrudan "U disk oku ve yaz" seçeneğine tıklayın, açılan diyalog arayüzünde genişletme süresini seçin ve ardından ilgili genişletme verileri raporunu dışa aktarmak için [Verileri Dışa Aktar] düğmesine tıklayın, dışa aktarılan dosya D'de: UDisk'in İçinde.
(3) Germe sonuçlarının raporlanması
Germe kuvveti ve uzama değerinin değişim eğrisi gerdirme işlemi sırasında otomatik olarak yüklenir ve gerdirme işlemi tamamlandıktan sonra gerdirme sonucu otomatik olarak yüklenir.Işın alanı yönetim bilgisayarı, referans ve inceleme için ağ aracılığıyla germe süreci eğrisini ve germe sonuçlarını eş zamanlı olarak üstün bilgi izleme merkezine bildirir.
