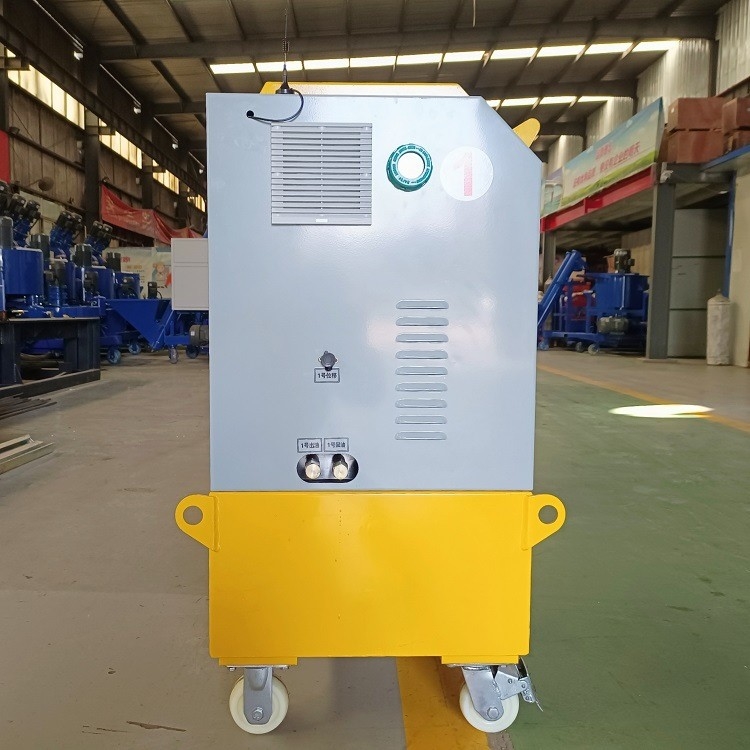

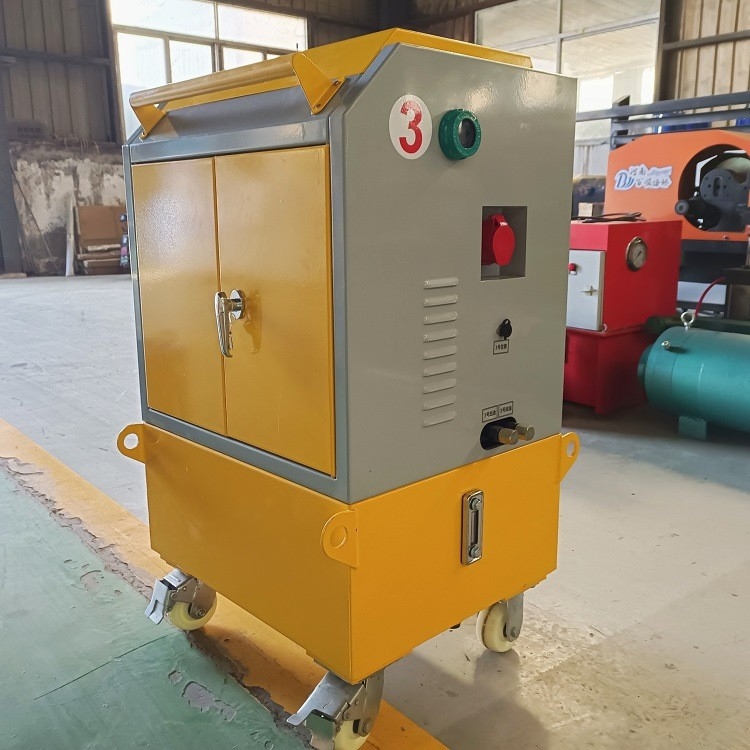

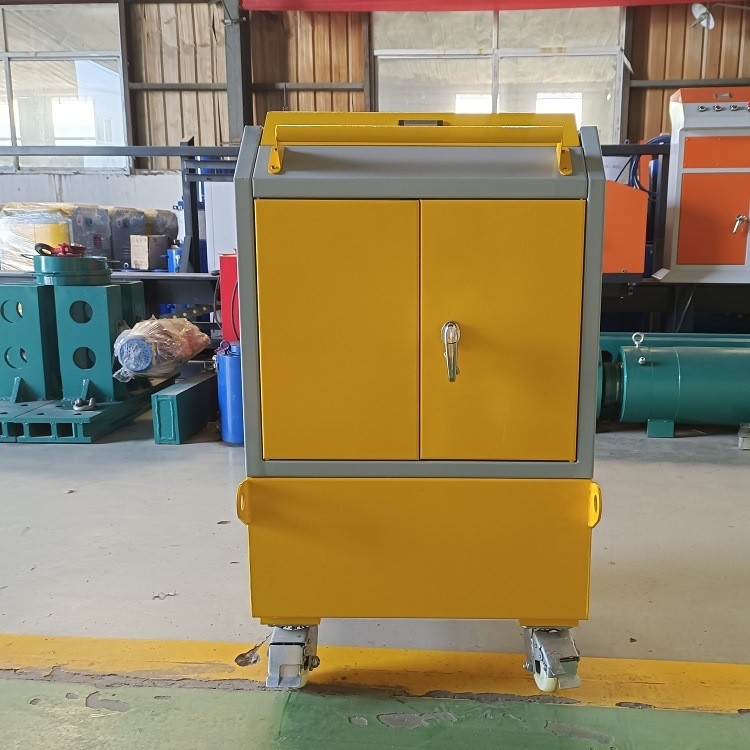

İnşaat için Öngerilmeli Akıllı Germe Sistemi CNC Jack

Çekme Kontrol Ekranının Çalışması
(1) Kiriş tipini ve gerdirilecek tipi seçin.
(2) Germe görev listesine girin, kiriş numarası, kiriş tipi ve altlık numarasının verilenlerle tutarlı olup olmadığını belirleyin ve ardından gerilmesi gereken çelik kirişleri kontrol edin ve germe kontrol arayüzüne girmek için Tamam'a tıklayın.
(3) Girdikten sonra, kriko takıldıktan sonra germe verileri doğruysa, ana kontrol panosu önce pompa istasyonunun motorunu açmak için [Oil Pump] düğmesine basar ve dönmeye başlar, ardından gerdirme işlemi düğmesine tıklar [Başlat] düğmesi yardımcı makinenin başlamasını bekler, ana makine [Başlat] düğmesine tıklayarak kullanılamaz hale gelir ve ardından [Oil Pump] düğmesine basar. yardımcı makine pompa istasyonunu başlatmak için yardımcı kontrol kabinine basın ve gerdirmeyi başlatmak için yeşil [Başlat] düğmesine basın.

Senkron Gerdirme Sisteminin Teknik Parametresi

Akıllı germe işlemi:
①İlk gerilim kontrol aşamasına girmek için [Başlat] düğmesine tıklayın, gerilim hedef değeri %15 σcon'dur, sistem hedef değere ulaşmak için gerilim değerini otomatik olarak kontrol eder ve yük zamanlama aşamasına girer ve gerilimi kontrol etmek için otomatik olarak basınç ekler %1 aralığında, sistem otomatik olarak silindirin gerçek gerginliğini ve uzamasını, yük tamamlandıktan sonra kaydeder ve kriko operatörü alet klipsinin maruz kalan miktarını ölçer ve kaydeder.
② Yük zamanlamasının ilk aşaması tamamlandıktan sonra, ikinci gerilim kontrol aşamasına girin.Gerilim kuvvetinin hedef değeri %30 σcon'dur.Sistem, hedef değere ulaşmak için gerilim değerini otomatik olarak kontrol eder ve sürekli yük zamanlaması aşamasına girer.Hedef değerin %1'i dahilinde, yük tamamlandıktan sonra sistem otomatik olarak silindirin gerçek gerginliğini ve uzamasını kaydeder ve kriko operatörü alet klipsinin maruz kalan miktarını ölçer ve kaydeder.
③ Yük zamanlamasının ikinci aşaması tamamlandıktan sonra, üçüncü gerilim kontrol aşamasına girin.Gerilim kuvvetinin hedef değeri %103 σcon'dur.Sistem, hedef değere ulaşmak için gerilim değerini otomatik olarak kontrol eder ve sürekli yük zamanlaması aşamasına girer.Hedef değerin %1'i dahilinde, yük tamamlandıktan sonra sistem otomatik olarak silindirin gerçek gerginliğini ve uzamasını kaydeder ve kriko operatörü alet klipsinin maruz kalan miktarını ölçer ve kaydeder.Yükü 5 dakika tuttuktan sonra ankraj kontrol aşamasına girer ve sistem otomatik olarak yük boşaltma ankrajını kontrol eder.
④ Ankrajlama tamamlandıktan sonra, sistem otomatik olarak krikonun yukarı gitmesini kontrol eder, alet ankrajını ve krikoyu çıkarır ve kriko operatörü açıkta kalan çalışan ankraj klipsinin miktarını ölçer ve kaydeder ve bir sonraki çelik seti için hazırlanır ışın germe.

Gerilim sonucu veri sorgulama ve dışa aktarma
(1) Gerginlik bildiriminin çalışma arayüzüne girmek için ana bilgisayar "Uzatma Raporu"na tıklayın
(2) Veri dışa aktarma için, doğrudan "U disk oku ve yaz" seçeneğine tıklayın, açılan diyalog arayüzünde genişletme süresini seçin ve ardından ilgili genişletme verileri raporunu dışa aktarmak için [Verileri Dışa Aktar] düğmesine tıklayın, dışa aktarılan dosya D'de: UDisk'in İçinde.
(3) Germe sonuçlarının raporlanması
Germe kuvveti ve uzama değerinin değişim eğrisi gerdirme işlemi sırasında otomatik olarak yüklenir ve gerdirme işlemi tamamlandıktan sonra gerdirme sonucu otomatik olarak yüklenir.Işın alanı yönetim bilgisayarı, referans ve inceleme için ağ aracılığıyla germe süreci eğrisini ve germe sonuçlarını eş zamanlı olarak üstün bilgi izleme merkezine bildirir.
