380V Hidrolik Gezgin matkapı, yol köprüsü inşa etmek için kaya matkapı makinesi
-
Vurgulamak
380V Hidrolik Paletli Matkap Rig
,5.8KG Hidrolik Paletli Matkap Rig
,Kaya Delme Rig Makinesi
-
Güç TürüDizel
-
Gerilim380V
-
Ağırlık5,8 kg
-
Delme Çapı90 mm, 105 mm
-
Delme Derinliği30m
-
Matkap çubuk kalibreli89/76mm*3m/adet
-
Delme Çapı90-150mm
-
çalışma basıncı0.7-1.7Mpa
-
Hava tüketimi9-14m3/dak
-
Boyut (U * G * Y)6500mm*2210mm*2700mm
-
Menşe yeriÇin
-
Marka adıZT
-
SertifikaCE ISO
-
Model numarasıZTC153
-
Min sipariş miktarı1 bilgisayar
-
FiyatUSD15000-22000/PC
-
Ambalaj bilgileriahşap kasa
-
Teslim süresi7-15 iş günü
380V Hidrolik Gezgin matkapı, yol köprüsü inşa etmek için kaya matkapı makinesi
Temel Mühendislik İnşaat İnşaat Yol Köprüsü için Hidrolik Gezgin Kuyruklu Kuyruklu Kaya Kuyruklama Makinesi
ZTC153 sürünen sondaj cihazının açıklaması
1, yeni itişim sistemi
Hidro-sikliner zincirli çekici itici sistemi kullanın, kompakt yapı, büyük kaldırma gücü ve istikrar.
2Merkezi kontrol sistemi
Gelişmiş hidrolik sistemi ve hava yolu sistemi, tüm hareketleri merkezi kontrol, kolay ve kolay.
matkap kolunun farklı hareketlerini gerçekleştirmek için hidrolik valf ile, matkap perintiminin sabitliğini ve kaya delinimi için yüksek verimliliğini garanti eder.
Hidrolik sistemdeki özel tasarlanmış tek yönlü gaz valfi, çeşitli kaya katmanlarına uygulanabilirliği ve çalışma verimliliğini artırmak için dönen adımsız hız düzenlemesini gerçekleştirebilir.
3, güvenilir eşleştirilmiş güç
YC4D80-T21 56kw dizel motoru ve 45kw elektrikli motoru sağlıyor.
Su tankı ve hidrolik yağ radyatörü dizel ve sondaj cihazı hidrolik sisteminin güvenli ve güvenilir çalışmasını garanti eder.
Tek bağlantılı vitesli pompa, yönlendirici valf aracılığıyla tahrik sistemine ve döner sisteme sürücü gücü sağlar. Hidrolik sistem daha sabit ve güvenilirdir.
4, tüm hava hortumunu ve yağ hortumunu hasardan korumak için sürükle zincir, hortumun kullanım ömrünü artırır.
5, çift motorlu güçlü güç başlığı
Dönüştürme sürücüsü, düşük hızda ve yüksek torkla istikrarlı hareket eder.
6, dizel koruma cihazı
Doğal solunum sistemi, çöl hava filtresi, ikinci hava filtresi ve yağ filtresi kombinasyonları, dizel motorun düşman çevreye uygulanabilirliğini ve çalışma ömrünü artırmak için
Buhur santrali, hava kompresöründen temiz hava kaynağı kullanır ve doğal dizel solunum yolunu keser.
Tek yönlü gaz valfi, dizelin hava akışını ayarlayabilir ve dengeleyebilir.
Hava kurutma makinesi, hava kompresörünün hava kaynağından suyu verimli bir şekilde çıkarabilir.
7, güvenilir dört tekerlek ve bir kemer
Entegre sürünen kemer güvenilir performans ile kolayca yüklenir.
bakım zincir tekerleği, germe yayı ve turgor silindir uygun sürünen kemer germe derecesini garanti edebilir.

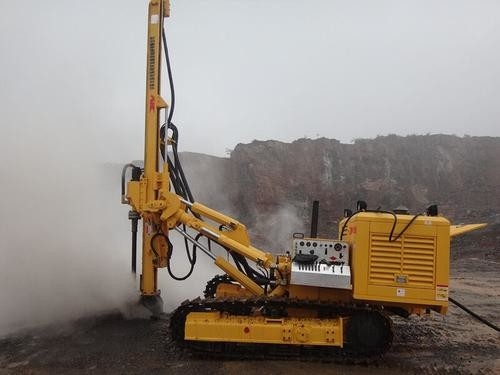

ZTC uygulaması153 sürünen sondaj cihazı:
ZTC153 sürünen sondaj cihazının teknik parametreleri:
| Borma çapı | φ90-φ150 mm | Borma derinliği | 30m | |
| Kaya Sertliği | f=6~ 20 | Seyahat Hızı | 2.5km/h | |
| Düğme yeteneği | 30° | Elektrik sistemi | 24V | |
| Güç tipi | Dizel motor ve Elektrikli motor | Dizel tank kapasitesi | 70(L) | |
| Yağ tankı kapasitesi | 155(L) | Makine toplam ağırlığı | 5.8t | |
| Taşıma boyutu (uzunluk)×genişliği×Yükseklik) | 6500×2210×2700mm | |||
| Sürüş sistemi | Dizel motor modeli | YC4D80-T21 | ||
| Dizel motor çıkış gücü/hız | 56kw/2200 rpm | |||
| Elektrikli motor modeli | Y-B35-225M | |||
| Elektrikli motor motor gücü/dolaşım hızı | 45kw/1450 rpm | |||
|
Güç başlığı (Çifte motorlu) |
(14MPa)çıkış tork | 3200N·m | ||
| Çıkış dönme hızı | 60 rpm,90 rpm,120 rpm,200 rpm | |||
| Merdiven | besleme yöntemi | Petrol silindirinden zincire | ||
| Bir kez tahrik uzunluğu | 3000 mm | |||
| İktidar uzunluğu telafi | 900 mm | |||
| itici kuvvet | ~15kN | |||
| Kaldırma gücü | ~20kN | |||
| tahrik hızı | 0.8m/s | |||
| Hızlı itişim hızı | 1.5m/s | |||
| Kaldırma hızı | 0.8m/s | |||
| Hızlı kaldırma hızı | 1.5m/s | |||
| Hidrolik sistem | Hidrolik sistemdeki en yüksek basınç | 17.5MPa | ||
| Borma makinesi çalışma basıncı | 17.5MPa | |||
| En yüksek tahrik basıncı | 16MPa | |||
| En yüksek kaldırma basıncı | 17.5MPa | |||
| Güç başlığı ileri maksimum basınç | 14MPa | |||
| Güç başlığı ters maksimum basınç | 17.5MPa | |||
| Konumlandırma silindirinin maksimum çalışma basıncı | 17.5MPa | |||
| Borma cihazı açısı | En yüksek yatay delik | 3.8m | ||
| En düşük yatay delik | 0.30m. | |||
| Matkap kolunun salınım açısı | Sol 31°,Sağ 32.° | |||
| Matkap kolunun atma açısı |
yatay aşağıya 23°, Yatay yukarı 55° |
|||
| Çerçeve atma açısı |
Yatay aşağıya 100°, Yatay yukarı 13° |
|||
| Çerçeve salınım açısı |
Merkeze sola 90° Merkezi sağa 90° |
|||
ZTC153T sürünen sondaj cihazının eşleştirilmiş hava kompresörü teknik parametreleri:
| Model | 18-17 |
| Gaz yer değiştirme (m3/dakika) | 18 |
| Gaz yer değiştirme basıncı ((bar) | 17 |
| Gaz tutarı içeriği (L) | 189 |
| Yağ içeriği ((L) | 105 |
| Dizel motor üreticisi | Komiser |
| Model | 6CTA8.3-C260 |
| Silindir miktarı | 6 |
| İsimlendirilmiş güç ((kw) | 194 |
| İsimlendirilmiş dönme hızı ((rpm) | 1400 |
| Dizel yağı içeriği ((L) | 24 |
| Soğutma sıvısı içeriği ((L) | 60 |
| Akü | 6-QW-165MF*2 |
| Yakıt tankı içeriği ((L) | 380 |
| Boyut (mm) | 49808*1980*2320 |
| Ağırlık (kg) | 4500 |
| Havalandırma valf boyutu | 1-G2 ∙ 1-G1 ∙ |
| Model | 18-17 |
| Gaz yer değiştirme (m3/dakika) | 18 |
| Gaz yer değiştirme basıncı ((bar) | 17 |
| Gaz tutarı içeriği (L) | 189 |
| Yağ içeriği ((L) | 105 |
| Dizel motor üreticisi | Komiser |
| Model | 6CTA8.3-C260 |
| Silindir miktarı | 6 |
| İsimlendirilmiş güç ((kw) | 194 |
| İsimlendirilmiş dönme hızı ((rpm) | 1400 |
| Dizel yağı içeriği ((L) | 24 |
| Soğutma sıvısı içeriği ((L) | 60 |
| Akü | 6-QW-165MF*2 |
| Yakıt tankı içeriği ((L) | 380 |
| Boyut (mm) | 49808*1980*2320 |
| Ağırlık (kg) | 4500 |
| Havalandırma valf boyutu |
1-G2 ∙ 1-G1 ∙ |
