,CE Multiple Holes Anchor Accessories
,Coupler Round Anchorage Device
-
OtomasyonYarı Otomatik
-
bilgisayar dizisi1-15 delik
-
Taşıma PaketiTahta kutu
-
Kama Formu2 Çip veya 3 Çip
-
SertifikaCE; ISO
-
Satış sonrası servisİzleme Rehberliği ve Servis
-
GarantiBir yıl
-
MalzemeEğilebilir Demir
-
Menşe yeriÇin
-
Marka adıZHONGTUO
-
SertifikaCE; ISO
-
Min sipariş miktarı1
-
Ambalaj bilgileriahşap kasa
-
Teslim süresi7-15 gün
-
Ödeme koşullarıL/C, D/A, D/P, T/T, Western Union, MoneyGram

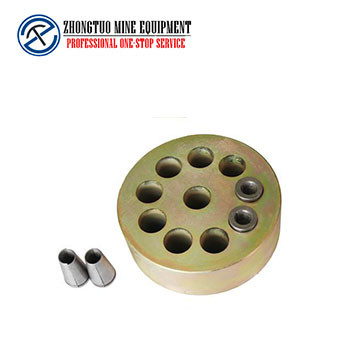

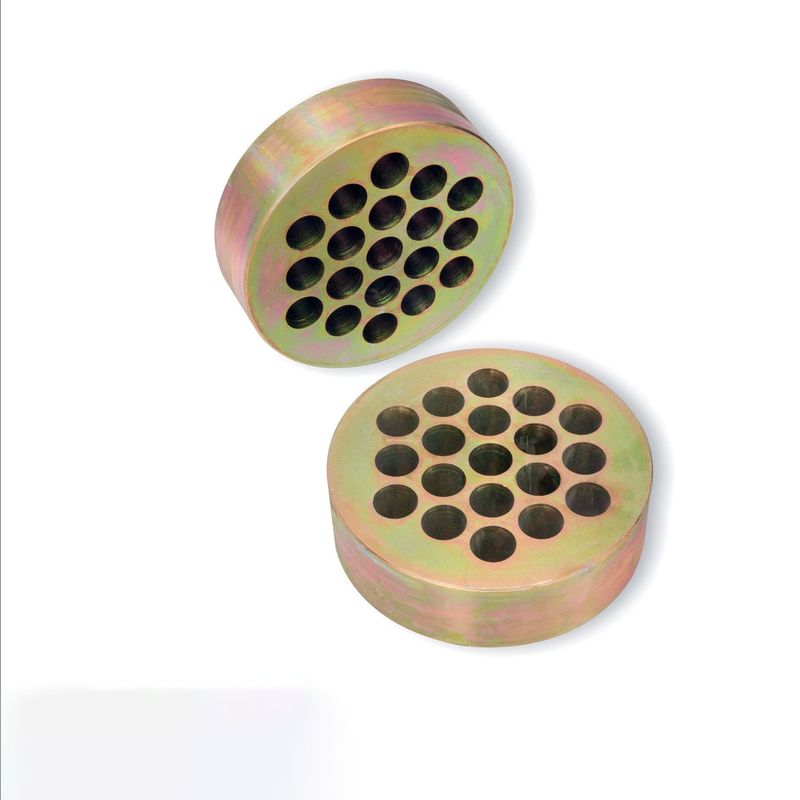

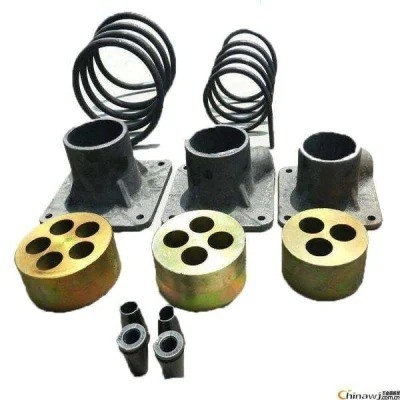

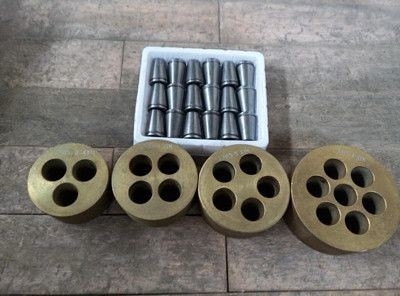

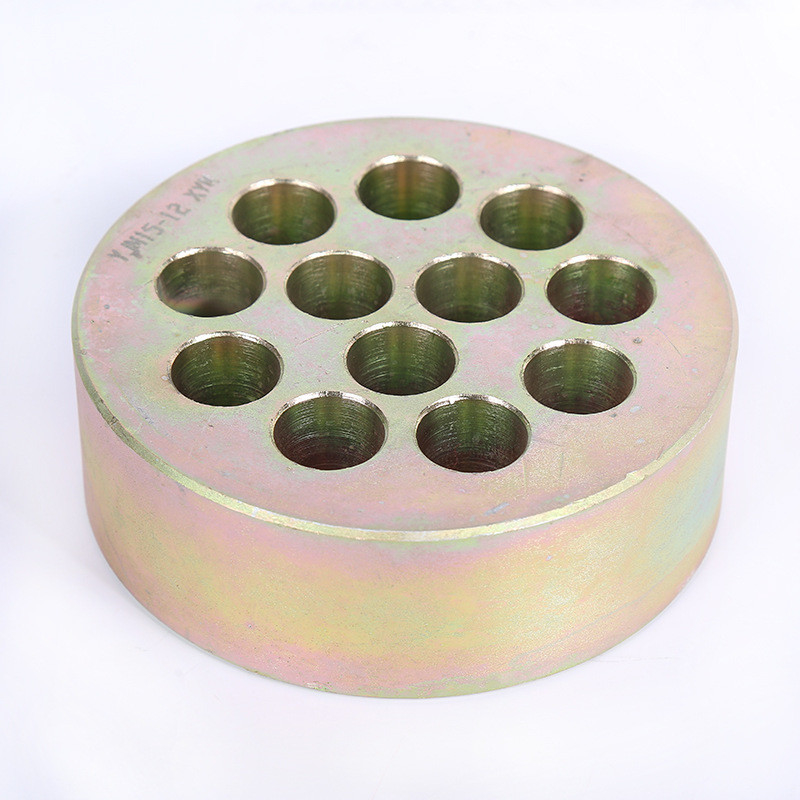

CE ISO Çoklu Delik Ankraj Aksesuarları Bağlayıcı Yuvarlak Ankraj Cihazı
Ankraj Cihazı Ankraj Bağlayıcı Yuvarlak Ankraj Çoklu Delikler
Strand Post Gergi Yuvarlak Düz Çapa açıklaması
Ankraj, öngerilmeli betonda kullanılan kalıcı bir ankraj cihazıdır ve öngerilmeli tendonlar tarafından oluşturulan büzülme kuvvetinin yapıya uygulanmasının ayrılmaz bir parçasıdır.Ardgermeli yapılarda veya bileşenlerde, öngerilmeli tendonların gerilimini korumak ve bunları betonun içine iletmek için, ankraj aleti köprünün taşıma kapasitesini iyileştirebilir, köprünün açıklığını artırabilir ve azaltılabilir. köprünün ağırlığı.
Strand Post Gergi Yuvarlak Düz Çapa Özellikleri
| YJM13 Ankrajının teknik verileri | ||||||||||
| Şartname | çapa başı | Rulman Plakası | kanal | Spiral Güçlendirme | stresli Jack | |||||
| ΦA | B | Meydan | Yuvarlak | ΦE(Kimlik) | ΦF | H | ΦG | N | ||
| CD | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 Ankrajının teknik verileri | ||||||||||
| Şartname | çapa başı | Rulman Plakası | kanal | Spiral Güçlendirme | stresli Jack | |||||
| ΦA | B | Meydan | Yuvarlak | ΦE (İD) |
ΦF | H | ΦG | N | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Köprü Ankrajının Ana Sınıflandırması
Karmaşık ankrajların yapımı ve montajı
1. Karmaşık ankrajların yapımı ve montajına "yönlü ankraj yapımı ve montajı" da denir.Belirli teknik önlemlerle, patlama enerjisi ve patlama ölçeği sıkı bir şekilde kontrol edilir, böylece ankraj inşaatı ve kurulumunun ses, titreşim, hasar alanı ve kırılan nesnelerin çökme aralığı belirtilen sınırlar içinde kontrol edilir.Şehirlerde ve fabrikalarda, genellikle karmaşık ankrajlarla inşa edilen ve kurulan binalar, atölyeler, bacalar, su kuleleri ve çeşitli temeller gibi karmaşık eski köprü binaları veya yapıları gereklidir.
2. Ankraj konstrüksiyonu ve montaj gövdesinin geometrisi ve malzemesi, kullanılan patlayıcılar, şarj miktarı, basit inşaat düzeni ve şarj yöntemi, kaplama dahil olmak üzere karmaşık ankrajların yapımında ve montajında dikkate alınması gereken birçok faktör vardır. ve koruyucu önlemler ve çevredeki ortam vb. Bunlar arasında en önemlisi patlayıcı ve yük sayısıdır.
Öngerilmeli Yuvarlak Ankraj Uygulama Alanları
Otoyol köprüleri, demiryolu köprüleri, kentsel kavşaklar, kentsel hafif raylar, yüksek binalar, su koruma ve hidroelektrik barajları, liman terminalleri, kaya kütlesi şev koruma ankrajı, temel güçlendirme, tünel maden çatısı ankraj çatısı, öngerilmeli ızgara, metro, büyük binalar, holler, Depo atölyesi, kule inşaatı, ağır kaldırma, kayar film aralıklı tahrik, köprü ve tünel kriko, büyük konteynerler ve gemiler, traversler, köprü desteklerinin değiştirilmesi, köprü ve bina güçlendirme, çelik güçlendirme işleri, anti-manyetik ve korozyon önleyici işleri (fiber ankrajlar) ), karbon fiber takviye, ön gerdirilmiş kiriş alanı inşaatı, harici ön gerilim mühendisliği, gerdirme kabloları, askı kabloları vb.
Öngerilmeli Gerilim Yuvarlak Ankraj Bildirimleri
(1) Öngerilmeli nervürlerin kesilmesi için bir taşlama çarkı testeresi kullanılmalı ve ark kesme kullanılmamalıdır;
(2) Çelik halatlar demetlendiğinde tek tek düzleştirilmeli, demetler halinde demetlenmeli ve düzensiz olmamalıdır.Çelik telin sabit ucundaki ekstrüde ankraj veya kabartmalı ankraj, önceden yatak plakası ve spiral takviye ile birleştirilecektir;
(3) Öngerilme için kullanılan ekipman ve aletlerin düzenli olarak bakımı ve kalibrasyonu yapılacaktır;
(4) Öngerilmeli tendonlar gerilmeden önce beton dayanım ve basınç deney raporu verilecektir.Betonun basınç dayanımı tasarım gerekliliklerini karşılıyorsa ve tasarım dayanım derecesinin %75'inden düşük değilse öngerilme uygulanabilir;
(5) Öngerme kirişleri gerdirilmeden önce, taşıyıcı plakanın yüzeyi temizlenmeli ve taşıyıcı plakanın arkasındaki betonun kalitesi kontrol edilmelidir.Betonda boşluk varsa, gerdirmeden önce epoksi harcı ile tamir edilmelidir;
(6) Ankraj takıldığında, ankraj plakası düz olmalı, klips sıkılmalı ve klipsin konumu aynı olmalıdır: ancak klipsi sıkarken klips çok sert dövülmemelidir, klibe zarar verin.
