3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage

3 Delik 4 Delik 5 Delik Ankraj Bağlayıcı 15.24mm 12.7mm Yuvarlak Ankraj

Ürünler - Çapa Aksesuarları
  • Vurgulamak

    5 Delikli Ankraj Bağlayıcı

    ,

    Ankraj Bağlayıcı 15.24 mm

    ,

    12.7 mm Yuvarlak Ankraj

  • Otomasyon
    Yarı Otomatik
  • bilgisayar dizisi
    1-15 delik
  • Taşıma Paketi
    Tahta kutu
  • Kama Formu
    2 Çip veya 3 Çip
  • Sertifika
    CE; ISO
  • Malzeme
    Eğilebilir Demir
  • Satış sonrası servis
    İzleme Rehberliği ve Servis
  • Garanti
    Bir yıl
  • Menşe yeri
    Çin
  • Marka adı
    ZHONGTUO
  • Sertifika
    CE; ISO
  • Min sipariş miktarı
    1
  • Teslim süresi
    7-15 gün
  • Ödeme koşulları
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

3 Delik 4 Delik 5 Delik Ankraj Bağlayıcı 15.24mm 12.7mm Yuvarlak Ankraj

  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
Fiyat Al Şimdi başvurun

Ankraj Bağlayıcı 15.24 12.7mm Yuvarlak Ankraj 3 Delik, 4 Delik, 5 Delik



Köprü Germe Ekipmanı Öngerilmeli Ankrajın teknik parametresi

YJM13 Ankrajının teknik verileri
Şartname çapa başı Rulman Plakası kanal Spiral Güçlendirme stresli Jack
ΦA B Meydan Yuvarlak ΦE(Kimlik) ΦF H ΦG N
CD ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
YJM15 Ankrajının teknik verileri
Şartname çapa başı Rulman Plakası kanal Spiral Güçlendirme stresli Jack
ΦA B Meydan Yuvarlak ΦE
(İD)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Köprü Germe Ekipmanlarının Tanıtımı Öngerilmeli Ankraj



Ankraj, öngerilmeli betonda kullanılan kalıcı bir ankraj cihazını ifade eder.Öngerilmeli tendonun gerilimini korumak ve betonun iç kısmına iletmek için ardgermeli bir yapı veya bileşende bir ankraj aracıdır.Ayrıca öngerilmeli ankraj olarak da adlandırılır.Alet.
Ankrajlar kullanım türüne göre iki kategoriye ayrılabilir:
(1): Öngerme tendonunun ucuna monte edilen ve öngerme tendonunun gerdirme işlemi sırasında her zaman öngerme tendonunu sabitlenmiş durumda tutabilen bir sabitleme aleti.
Germe ucu ankrajları ayrıca öngerilmeli çelik telleri germek için klipsli tip ankrajlara (YJM), yüksek mukavemetli çelik telleri germek için çelik konik ankrajlara (GZM), başlıktan sonra yüksek mukavemetli çelik teli germek için iskele başlı ankrajlara (DM), son haddelenmiş inşaat demirini germek için somun (YGM), çok telli paralel tel demetlerini germek için soğuk döküm başlık ankrajı (LMZ), vb. Birçok tip.
(2) Sabit uçlu ankraj: Sıkma ankrajı veya P ankrajı olarak da bilinen, genellikle betona gömülü olan ve gerdirme için kullanılmayan öngerilmeli tendonun ucuna monte edilen bir ankraj.

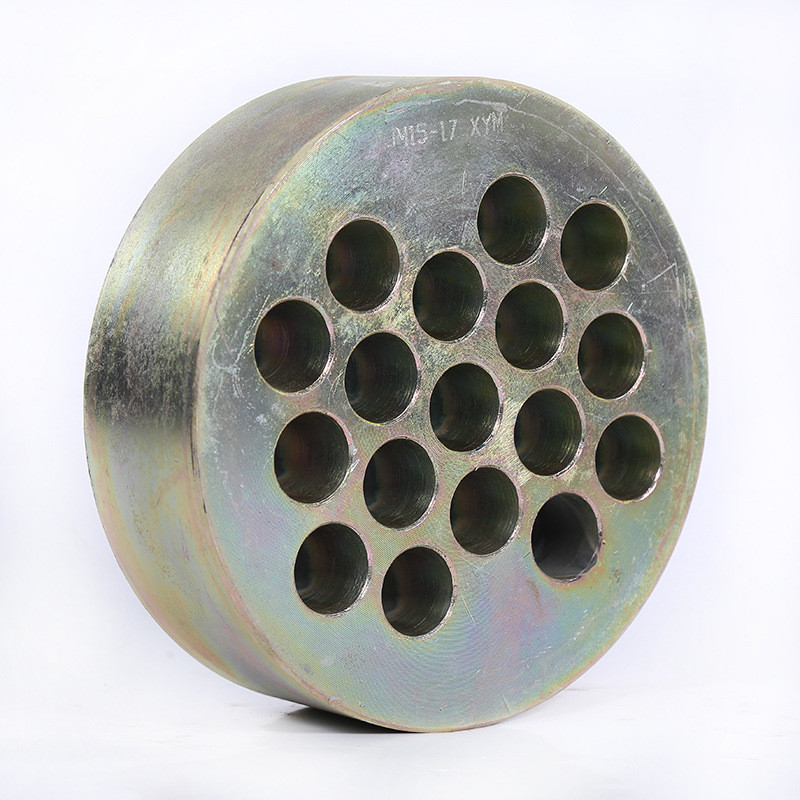

3 Delik 4 Delik 5 Delik Ankraj Bağlayıcı 15.24mm 12.7mm Yuvarlak Ankraj 0

İyi bir kendi kendine arıza performansı, uygun yapı ve çalışma, yüksek ankraj verimliliği katsayısı ve güvenilirliğe sahiptir.



Ardgermeli Öngerilmeli Ankraj uygulama alanları
(1).Binalar İçin: Konut, Ticari Binalar, Yüksek Binalar.
(2).Belediye Mühendisliği için: Demiryolu, Otoyol, Tepeden Hızlı Hızlı Yol, Metro Yolu, Yüksek Hızlı Demiryolu vb.
(3).Projeler için: Madencilik, Kazık, Temel, Şev ve Kaya Güçlendirme, Hidroelektrik Santrali, Ankraj Mühendisleri, Su Koruma Projeleri, Petrol veya Gaz Tankı vb.

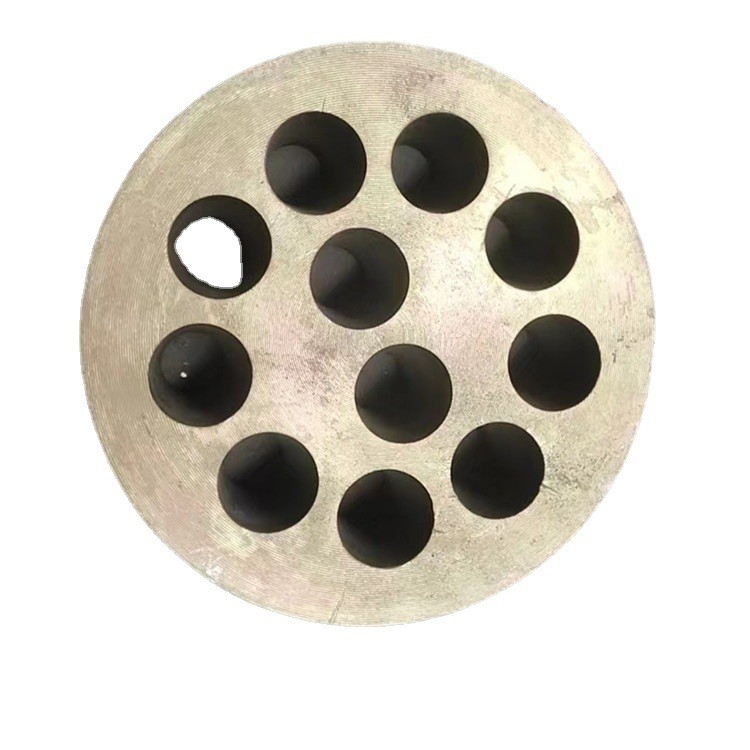

3 Delik 4 Delik 5 Delik Ankraj Bağlayıcı 15.24mm 12.7mm Yuvarlak Ankraj 1



Çok telli Ankrajların Özellikleri

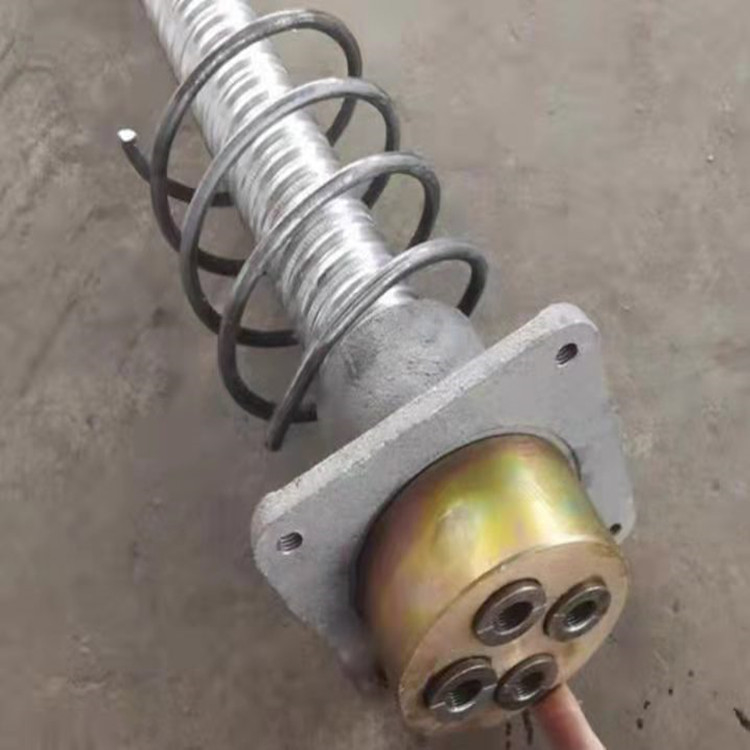

YJM ankraj sistemi, Gerilmiş Uçlu Ankraj Sisteminden (Gerilmeli Uç Ankraj Başı/Blokları, Ankraj Takozları, Ankraj Yatak Plakası, Spiral Çelik Takviye Halkaları Dahil) ve Çıkmaz (Sabitleme Ucu) Ankraj Sisteminden (Ölü uç ankrajı, Ankraj Takozları, Çelik dahil) oluşur. Plaka, Spiral Çelik Takviye Halkaları).Ön gerdirme ve Ard Gerdirme yapımında yaygın olarak kullanılmaktadır.



Çok Telli Ankrajların Avantajları



(1).Tip: Tek delikli, Çok delikli;Dairesel, Düz.

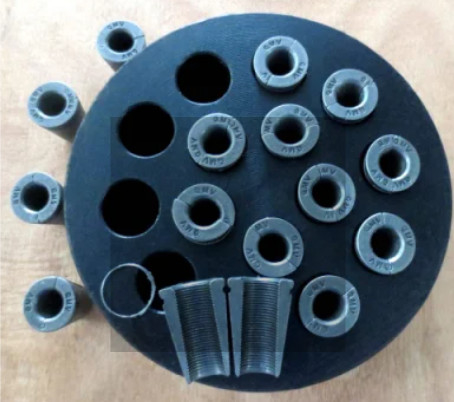

(2).Parçalar: Ankraj Halkası/Plakası, Kama, Taban Plakası, vb.

(3).Yüksek çapa verimliliğine ve çok iyi performansa sahiptir.

(4).İhtiyacınıza ve çizimlerinize göre her türlü ankraj ve öngerilmeli ekipmanı üretebiliriz.

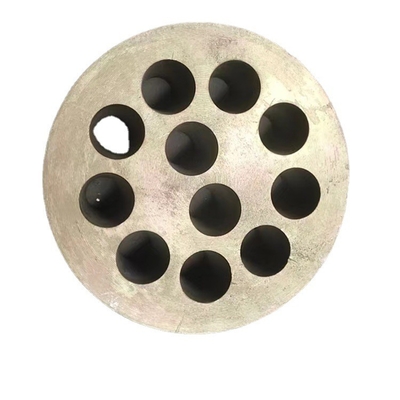

3 Delik 4 Delik 5 Delik Ankraj Bağlayıcı 15.24mm 12.7mm Yuvarlak Ankraj 2

sıcak ipuçları
1. Ankrajlar uygun şekilde tutulmalı ve kullanımda pas, su ve diğer çeşitli eşyalar olmamalıdır.
2. Kullanmadan önce alet klipsinin dış yüzeyine ve ankraj plakasının konik deliğinin iç yüzeyine yağ sürün ve klipsin yüzeyindeki kalıntıları sık sık çıkarın.
3. Gerdirme sırasında güvenlik önlemleri alınmalıdır ve gerdirme krikosunun arkasında kimse duramaz.
4. Ankraj sistemi birlikte kullanılmalı ve diğer sistemlerle karıştırılmamalıdır.
