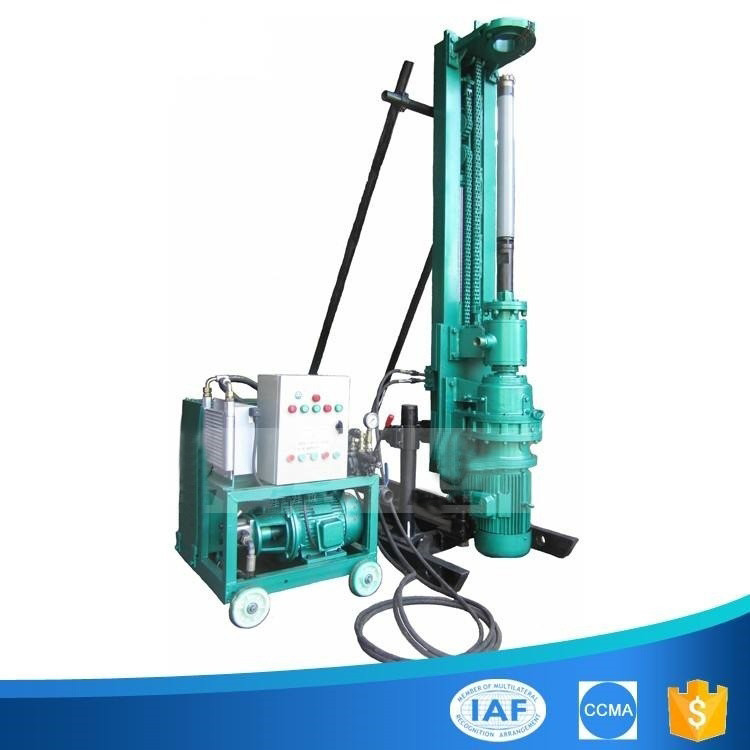

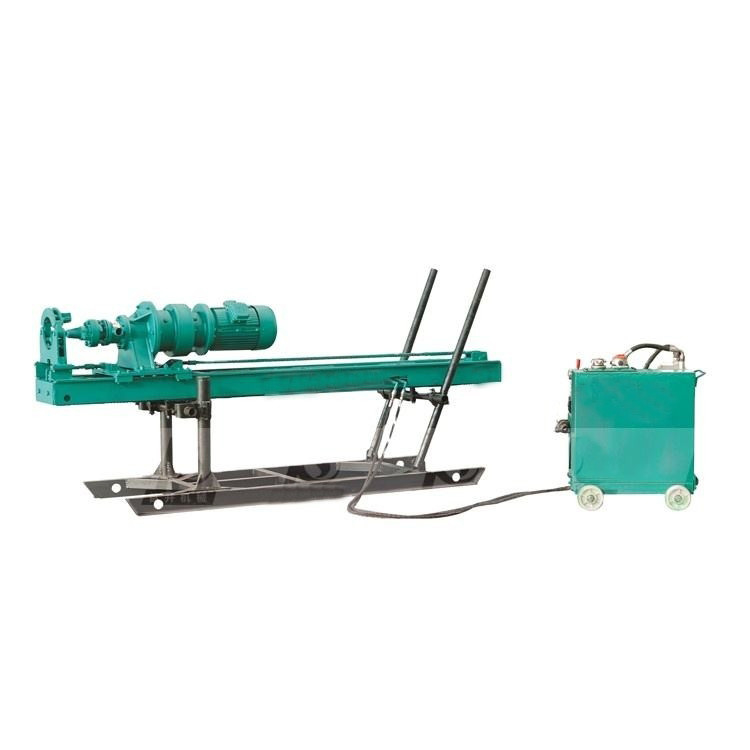

380V montajlı sondaj makinesi Toprak Kaya Mühendisliği Ankar sondaj makinesi
-
Vurgulamak
380V Monteli Sondaj Makinası
,100m Derinlik Sondaj Makinası
,Soil Rock Engineering Ankrajlı Sondaj Makinası
-
Güç TürüElektrik
-
Gerilim380V
-
Ağırlık1400 kg
-
Delme Çapı200 mm, 110 mm, 230 mm
-
Delme DerinliğiMax.100m
-
Boyut (U * G * Y)6500mm*2210mm*2700mm
-
Boyut (L*G*Y)3100x1000x1500mm
-
Matkap yöntemiDTH ve/veya burgu matkabı
-
RenkYeşil
-
Menşe yeriÇin
-
Marka adıZT
-
SertifikaCE ISO
-
Model numarasıZTMG70
-
Min sipariş miktarı1 bilgisayar
-
FiyatUSD15000-22000/PC
-
Ambalaj bilgileriahşap kasa
-
Teslim süresi7-15 iş günü
380V montajlı sondaj makinesi Toprak Kaya Mühendisliği Ankar sondaj makinesi
ZTMC40/70 sondaj cihazının açıklaması
1, basit yukarı ve aşağı cihazı
Basit yukarı ve aşağı aygıtı, demir kablo deliğinin yatay yüksekliğini kolayca ayarlayabilir.
Kullanıma karşı dayanıklı Nylon plaka, güç başı çalışırken rehber pistinin yıpranmasını önleyebilir.
2Güvenilir güç başlığı
Sikloidal vites redüktörü ve elektrikli motor güç başını oluşturur.
Hava paketi, çarpma makinesinin hava kaynağı girişidir, bu arada sondaj çubuğundan güç başının etkisini azaltabilir.
3Güvenilir bir itici cihaz
Bu cihaz, kompakt yapısı, büyük kaldırma gücü ve iyi kararlılığı olan hidro silindir ve zincir tahrik sistemi kullanır.
4Merkezi kontrol sistemi
Elektrikli çalışma ve kaya delme işleri merkezi olarak kontrol edilir.
Tek yönlü gaz valfi, herhangi bir zamanda besleme hızını ayarlayabilir.
İktidar azaltma valfi el tekerleği, farklı çalışma durumlarına göre itici kuvveti ayarlayabilir.
5. uygun yukarı ve aşağı ayarlama mekanizması
Yukarı ve aşağı hidro silindir, farklı açılardan sondaj gereksinimlerini karşılamak için rehber rayın açısını hızlı bir şekilde ayarlayabilir.
Karşılaştırma hidro silindir, dikey sondaj yaparken rehber rayın dikey olarak yerde durmasını garanti edebilir.
6. güçlü güç başı
7Güç bileşenleri
3 fazlı asinkron elektrik motoru ve çift bağlantılı vitesli yağ pompası sondaj cihazını güçlendirir.
8Merkezi kontrol tahtası
Kuyruklama teçhizatından uzak kontrol tezgahı operatörün güvenliğini koruyabilir.
Merkezi kontrol metal çubuğu sondaj cihazının kontrolünü kolay ve uygun hale getirir.
Gelişmiş hidrolik sistem sondaj cihazının hızlı dönen ve beslenmesini sağlayabilir.
9Güvenilir bir tahrik cihazı
O kompakt yapısı, büyük kaldırma gücü ve iyi istikrarlı hidro silindir besleme modeli benimser
10. kompakt hidrolik istasyon
Bu hidrolik istasyon hidrolik sistem için iletim ortamı sağlar.
Radyatör, hidrolik yağın düşük viskoziteye dönüşmesini veya yağın çok yüksek sıcaklığı nedeniyle yok edilmesini önlemek için yağ sıcaklığını verimli bir şekilde düşürebilir.
Elektrik kontrol kutusu, elektrik motorunu güvenli bir şekilde çalışması için koruyabilir.
ZTMG40/70 sondaj cihazının teknik parametreleri:
| model | SKMG70 |
| Çukur derinliği | 35~100m |
| Çukur çapı | 110~230mm |
| sondaj çubuğu çapı | Φ76 x 1500mm, Φ89 x 1500mm |
| Çukur batma açısı | 0 ~ 90° |
| Güç başının dönme hızı | 0 ~ 50 rpm |
| Güç başlığı tork | 3900N·m |
| tahrik yürüyüşü | 1800 mm |
| direğin çarpması | 500 mm |
| En fazla kaldırma gücü | 30KN |
| Maks. itici kuvvet | 25KN |
| Elektrikli motor gücü | 22kw |
| Ağırlık | 1400 kg |
| Toplam boyut | 3100x1000x1500mm |
| model | SKMG40 |
| Çukur derinliği | 10~60m |
| Çukur çapı | 90~180mm |
| sondaj çubuğu çapı | Φ76 x 1500mm |
| Çukur batma açısı | 0 ~ 90° |
| Güç başlığı tork | 2400N·m |
| En fazla kaldırma gücü | 25KN |
| Maks. itici kuvvet | 0~20KN |
| Güç başlığı için elektrikli motor gücü | 5.5kw veya 7.5kw |
| Hidrolik sistem için elektrikli motor gücü | 4kw |
| Ağırlık | 500 kg |
| bileşen ağırlığı | 150 kg |
| Toplam boyut | 2800x800x1400mm |
