Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges

Ankraj sonrası gerdirme ankraj kafası ve takozları gerdiren pc demeti ön gerilimi

Ürünler - Çapa Aksesuarları
  • Vurgulamak

    Öngermeli Pc Strand Germe Ankrajı

    ,

    Ard Germe Ankraj Aksesuarları

    ,

    Öngermeli Germe Ankraj Başlığı

  • Ürün Şekli
    Yuvarlak
  • Kimyasal bileşim
    Çelik
  • Taşıma Paketi
    Tahta kutu
  • Takoz Formu
    2 Çip veya 3 Çip
  • Sertifika
    CE; ISO
  • Malzeme
    Eğilebilir Demir
  • satış sonrası servis
    İzleme Rehberi ve Hizmeti
  • Menşe yeri
    Çin
  • Menşe yeri
    Çin
  • Marka adı
    ZHONGTUO
  • Sertifika
    CE; ISO
  • Min sipariş miktarı
    1
  • Teslim süresi
    7-15 gün
  • Ödeme koşulları
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ankraj sonrası gerdirme ankraj kafası ve takozları gerdiren pc demeti ön gerilimi

  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
Fiyat Al Şimdi başvurun

Ankraj sonrası gerdirme ankraj kafası ve takozları gerdiren pc demeti ön gerilimi

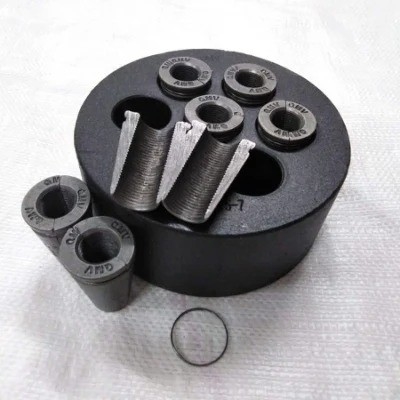

Öngerilmeli ankraj cihazı, çelik telin ucuna takılır ve ankrajı gerebilir.(yuvarlak ankraj, düz ankraj)



Ankraj sonrası gerdirme ankraj kafası ve takozları gerdiren pc demeti ön gerilimi 0



Köprü Gerdirme Ekipmanı Öngermeli Ankrajın teknik parametresi

YJM13 Ankrajının teknik verileri
Şartname Çapa Kafası Rulman Plakası kanal Spiral Takviye Jack'i strese sokmak
ΦA B Kare Yuvarlak ΦE(Kimlik) ΦF H ΦG N
CD ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
YJM15 Ankraj teknik verileri
Şartname Çapa Kafası Rulman Plakası kanal Spiral Takviye Jack'i strese sokmak
ΦA B Kare Yuvarlak ΦE
(İD)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Köprü Gerdirme Ekipmanı Öngermeli Ankrajın Tanıtımı



GYM Sistemi, stres uçlu ankraj, sabit uçlu ankraj, ankraj manşonu ve oluklu borudan oluşur.
GYM13, GYM15, GYM18 serisi yuvarlak ankrajlara ve GBM13, GBM15 serisi düz ankrajlara ayrılabilir, ayrıca yüksek mukavemetli çelik tel GYM5, GYM7 serisi ankrajlarımız vardır.

1. GYM15, 15.2/15.24mm, 15.7mm pc büküm için geçerlidir.
2. GYM13, 12,7 mm, 12,5 mm ve 12,9 mm tek şerit için geçerlidir.
3. GYM18, 17,8 mm'lik tek iplikçik için geçerlidir.
4. GYM22, 21.6/21.8mm pc tel için geçerlidir.
5. GYM11, 10.8mm pc tel için geçerlidir.
6. GYM10, 9,3 mm, 9,53 mm tek şerit için geçerlidir.
7. GYM7, GYM6, GYM5, 7.0mm, 6.0mm, 5.0mm spiral nervürlü PC teli için geçerlidir.

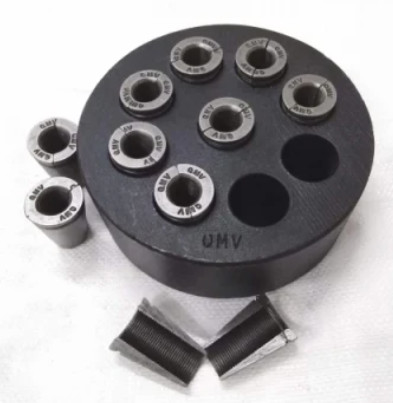

Ankraj sonrası gerdirme ankraj kafası ve takozları gerdiren pc demeti ön gerilimi 1

İyi bir kendi kendine arıza performansına, uygun yapıya ve kullanıma, yüksek ankraj verimlilik katsayısına ve güvenilirliğe sahiptir.



Ardgermeli Öngermeli Ankraj uygulama alanları
(1).Binalar için: Konut, Ticari Binalar, Yüksek Binalar.
(2).Belediye Mühendisliği için: Demiryolu, Otoyol, Havai Hızlı Tren Yolu, Metro Yolu, Hızlı Tren vb.
(3).Projeler İçin: Madencilik, Kazık, Temel, Şev ve Kaya Güçlendirme, Hidroelektrik Santrali, Demirleme Mühendisleri, Su Koruma Projeleri, Petrol veya Gaz Tankı, vb.

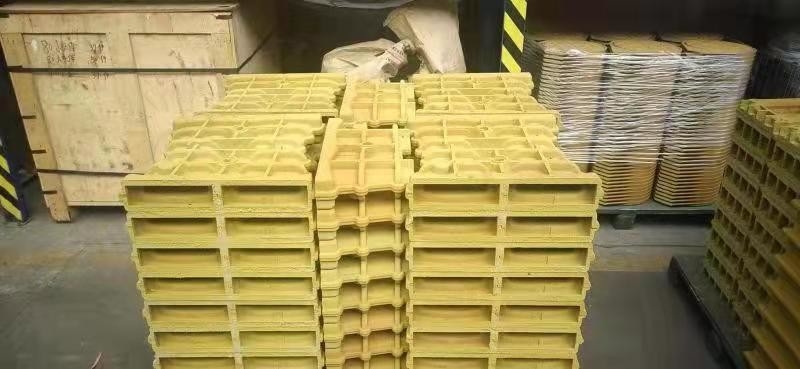

Ankraj sonrası gerdirme ankraj kafası ve takozları gerdiren pc demeti ön gerilimi 2





Çok telli Çapaların Avantajları



(1).Tip: Tek delikli, Çok delikli;Dairesel, Düz.

(2).Parçalar: Ankraj Halkası/Plakası, Kama, Taban Plakası, vb.

(3).Yüksek ankraj verimliliğine ve çok iyi performansa sahip olun.

(4).Her türlü ankraj ve öngerilmeli ekipmanı ihtiyacınıza ve çizimlerinize göre üretebiliriz.

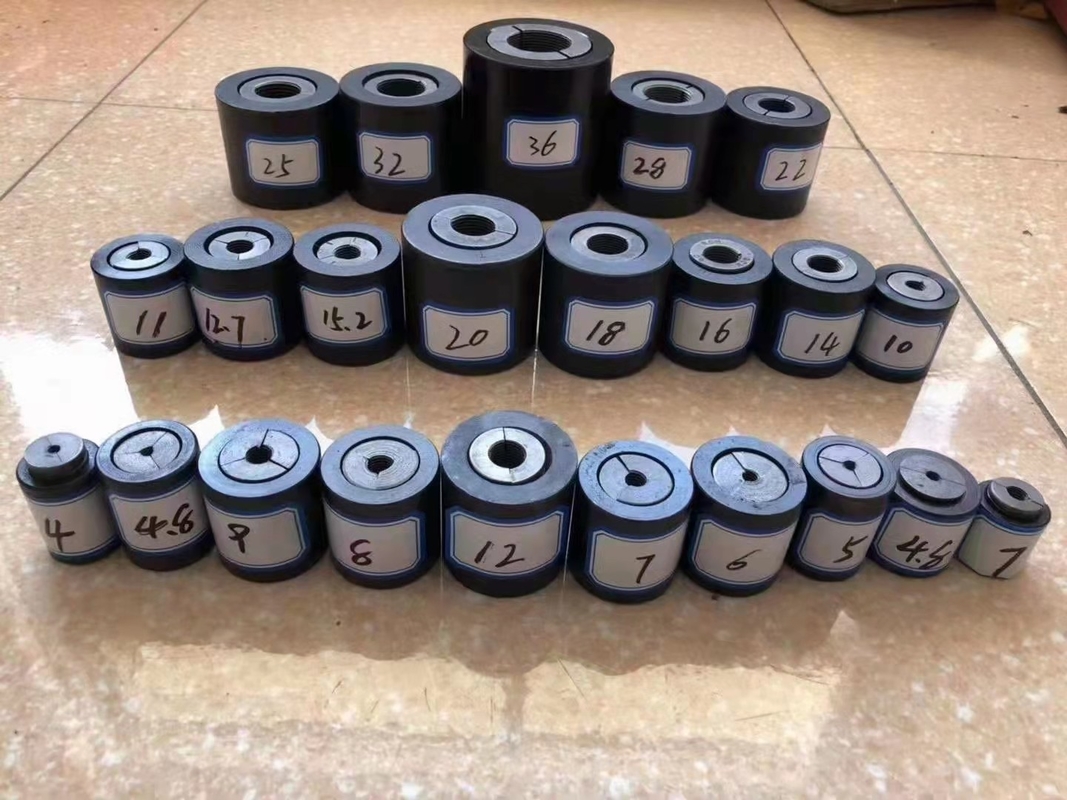

Ankraj sonrası gerdirme ankraj kafası ve takozları gerdiren pc demeti ön gerilimi 3

Sıcak ipuçları
1. Ankrajlar uygun şekilde muhafaza edilmeli, kullanımda pas, su ve diğer çeşitli eşyalar bulunmamalıdır.
2. Kullanmadan önce alet klipsinin dış yüzeyine ve ankraj plakasının konik deliğinin iç yüzeyine yağlayıcı uygulayın ve genellikle klipsin yüzeyindeki birikintileri temizleyin.
3. Gerdirme işlemi sırasında güvenlik önlemleri alınmalı, gerdirme krikosunun arkasında kimse duramaz.
4. Ankraj sistemi birlikte kullanılmalı ve başka sistemlerle karıştırılmamalıdır.
