Köprü Gerdirme Ekipmanı Öngermeli Ankrajın teknik parametresi

1).Tip: Tek delikli, Çok delikli;Dairesel, Düz.

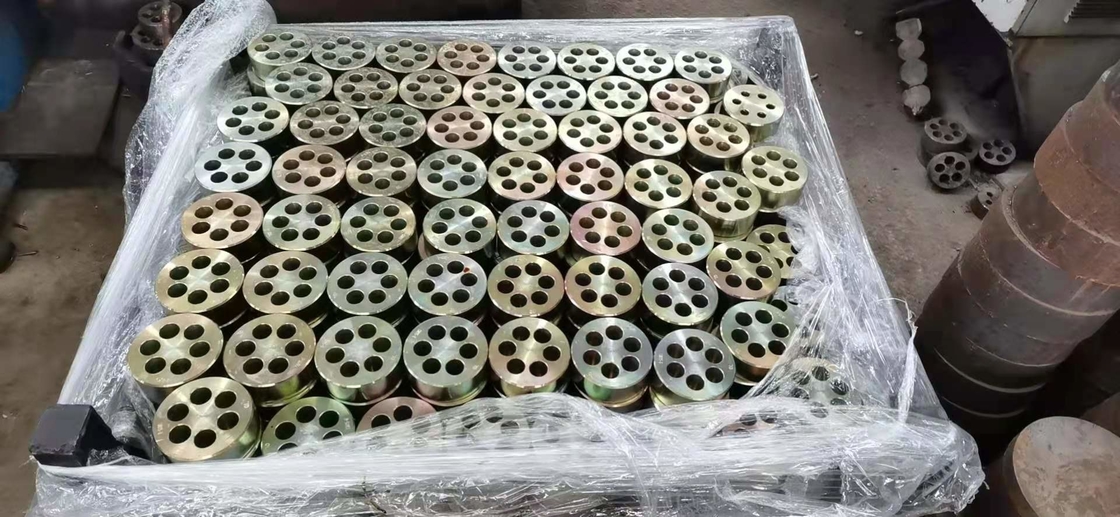

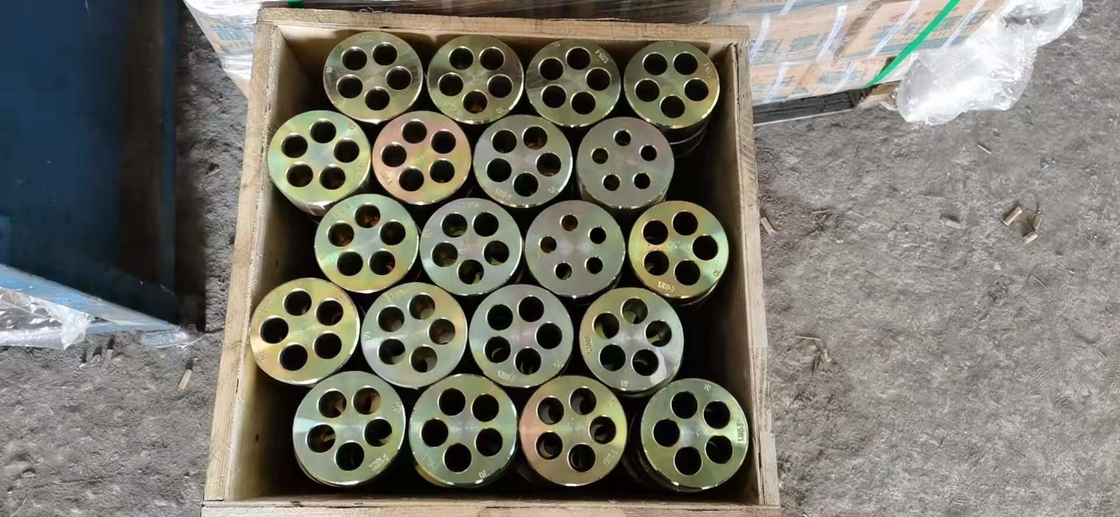

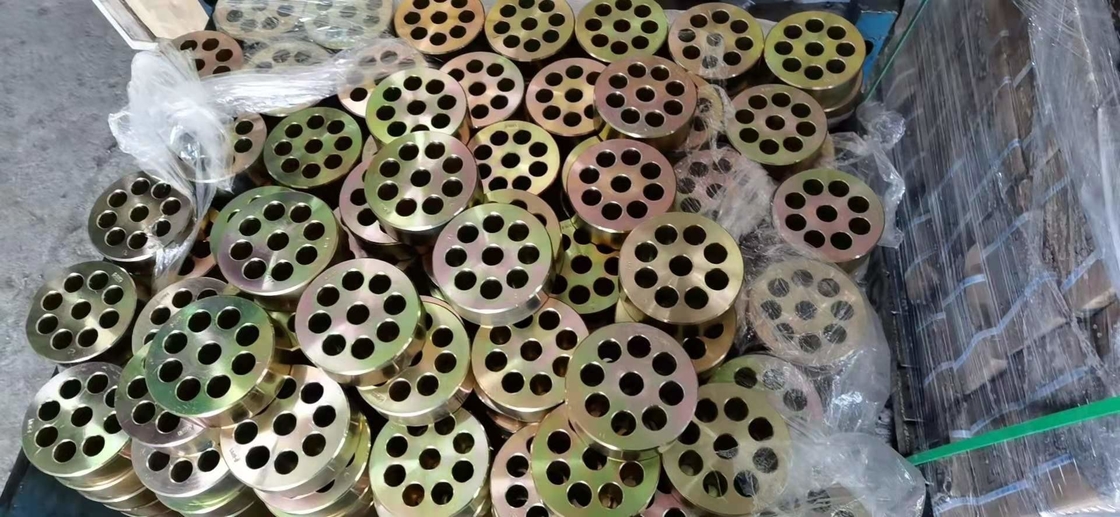

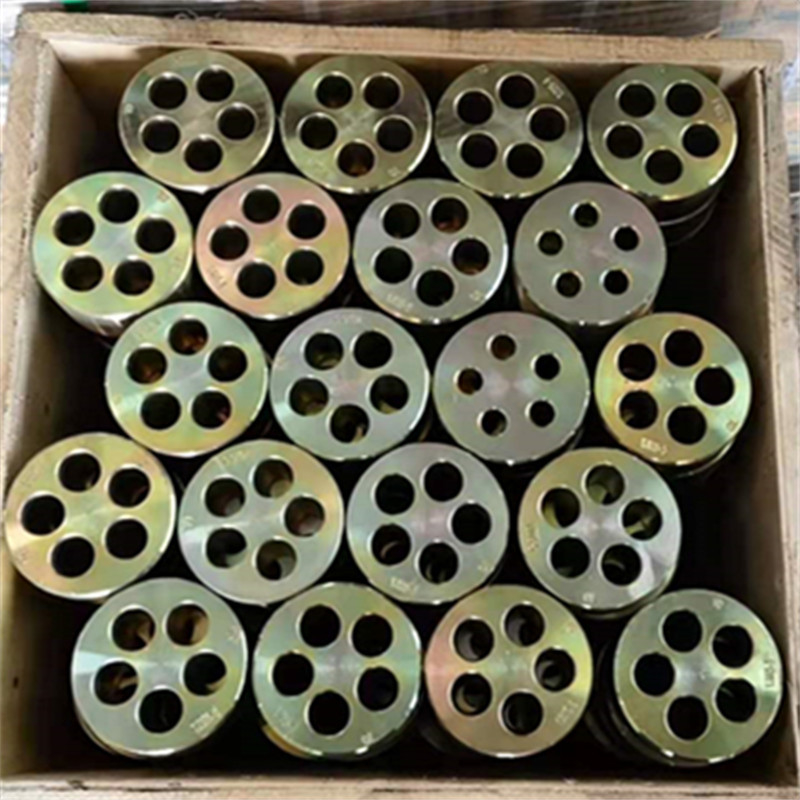

2).Parçalar: Ankraj Halkası/Plakası, Kama, Taban Plakası, vb.

3).Yüksek ankraj verimliliğine ve çok iyi performansa sahip olun.

4).Her türlü ankraj ve öngerilmeli ekipmanı ihtiyacınıza ve çizimlerinize göre üretebiliriz.

Cutstomer'in kendi tasarımı varsa, DWG'ye göre özelleştirebiliriz.

Köprü Gerdirme Ekipmanı Öngermeli Ankrajın Tanıtımı

Ankraj, öngerilmeli betonda kullanılan kalıcı bir ankraj cihazını ifade eder.Ardgermeli bir yapıda veya bileşende, öngerilmeli tendonun gerginliğini korumak ve betonun iç kısmına iletmek için kullanılan bir ankraj aletidir.Aynı zamanda öngerilmeli ankraj olarak da adlandırılır.Alet.

Ardgermeli Öngermeli Ankraj uygulama alanları
Otoyol köprüleri, demiryolu köprüleri, şehir içi kavşaklar, şehir içi hafif raylı sistemler, yüksek binalar, su koruma ve hidroelektrik barajları, liman terminalleri, kaya kütlesi şev koruma ankrajı, temel takviyesi, tünel maden çatı ankraj çatısı, öngermeli ızgara, metro, büyük binalar, salonlar, Depo atölyesi, kule inşası, ağır kaldırma, sürgülü film aralıklı tahrik, köprü ve tünel kaldırma, büyük konteynerler ve gemiler, traversler, köprü desteklerinin değiştirilmesi, köprü ve bina güçlendirme, çelik güçlendirme işleri, anti-manyetik ve korozyon önleyici işler (fiber ankrajlar), karbon fiber takviye, öngermeli kiriş saha yapımı, dış öngerme mühendisliği, askı halatları, askı kabloları vb.

Ön gerilimli çelik halat ankraj gerdirmesine dikkat
Öngerilmeli çelik halat ankrajının gerilmesi üç aşamada gerçekleştirilir: ön germe, ilk germe ve ara germe.Lütfen aşağıdaki adımları dikkatlice takip edin:
1. Aynı çelik halat demetinin gerdirme ankrajı her iki uçta aynı anda yapılmalıdır ve krikonun ana yağ çeliği gerdirmek için yavaşça yağla doldurulur ve yağ ölçerin okunması ana faktördür ve çelik telin uzama değeri kontrol edilir.Gerçek uzama değeri ile teorik uzama değeri arasındaki fark artı veya eksi %6 içinde kontrol edilir.Çelik halatların her iki uçtaki uzamaları arasındaki fark %5'ten fazla olmamalı ve bir ucunun gerilmesi kesinlikle yasaktır.Tek seferde gerilen çelik demetler çift kumanda ile kontrol edilmektedir.İki kez gerdirilen çelik demetler için birinci kademe germede birleştirme için uzama değeri, ikinci kademe ek germe için germe kuvveti değeri kullanılmalıdır.Uzama değerleri zamanında kaydedilir.
2. Kutu kiriş taşınır ve depolanır.Kutu kirişi kaldırmak ve kiriş depolama alanına taşımak için 900 tonluk lastik tipi bir kiriş kaldırıcı kullanılır ve kiriş depolama platformu hizalanır.Işın depolama alanı, çift katmanlı ışın depolamayı benimser.
3. Delik doldurma.Öngerilmeli boru hattı enjeksiyonu, vakum destekli enjeksiyon işlemini benimser.Vidalı enjeksiyon pompasıyla sürekli enjeksiyon, enjeksiyon nozülünden akan bulamacın konsantrasyonu enjeksiyon pompasındaki konsantrasyonla tutarlı olduğunda, boru hattının enjeksiyon portunu bağlayın ve enjeksiyon için enjeksiyon portunun valfini açın.Bulamaç şeffaf borudan geçtiğinde, vakum pompasının egzoz portunun valfi kapatılabilir.Egzoz borusundan akan bulamacın kıvamı dolum öncesi ile aynı olduğunda, egzoz valfi kapatılabilir ve bulamaç sürekli olarak preslenebilir.Boru hattındaki basıncı 0,50-0,60 MPa'a yükselttikten sonra 3 dakika basınç uygulayın ve enjeksiyon vanasını kapatın.Aynı boru hattının enjeksiyonu sürekli yapılmalı ve tek seferde bitirilmelidir.

Sıcak ipuçları
1. Ankrajlar uygun şekilde muhafaza edilmeli, kullanımda pas, su ve diğer çeşitli eşyalar bulunmamalıdır.
2. Kullanmadan önce alet klipsinin dış yüzeyine ve ankraj plakasının konik deliğinin iç yüzeyine yağlayıcı uygulayın ve genellikle klipsin yüzeyindeki birikintileri temizleyin.
3. Gerdirme işlemi sırasında güvenlik önlemleri alınmalı, gerdirme krikosunun arkasında kimse duramaz.
4. Ankraj sistemi birlikte kullanılmalı ve başka sistemlerle karıştırılmamalıdır.
