12.7 / 15.2 / 17.8mm Çelik Tel Kablo Germe Ankraj Ard Germe Mono / Çok Delikli Ankraj

12.7/15.2/17.8mm çelik tel kablo germe ankrajı ardgerme tek/çok delikli ankraj

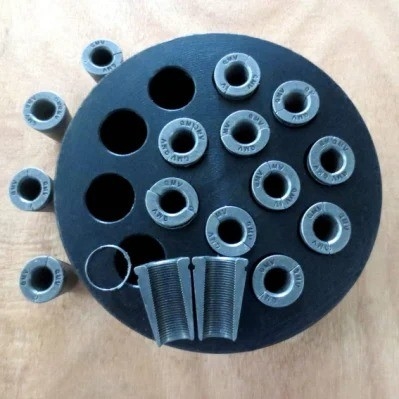

Strand Ard Germe Yuvarlak Düz Ankrajın Tanımı

Ankraj, öngerilmeli betonda kullanılan kalıcı bir ankraj cihazıdır ve öngerilmeli kirişler tarafından üretilen büzülme kuvvetinin yapıya uygulanmasının ayrılmaz bir parçasıdır.Ardgermeli yapılarda veya bileşenlerde, öngerilmeli tendonların gerilimini korumak ve bunları betonun içine iletmek için, ankraj aleti köprünün taşıma kapasitesini iyileştirebilir, köprünün açıklığını artırabilir ve köprünün açıklığını azaltabilir. köprünün ağırlığı

Strand Ardgerme Yuvarlak Düz Ankrajın Spesifikasyonu

Köprü Ankrajının Ana Sınıflandırılması

Ana sınıflandırma

(1) Yuvarlak ankraj

Spesifikasyon modeli şu şekilde ifade edilir: YJM15-N (YM15-N) veya YJM13-N (YM13-N);bu tür çapa iyi bir kendi kendine ankraj performansına sahiptir.Gerdirme için genellikle merkezden geçen bir kriko kullanılır.

(2) Düz ankraj

Spesifikasyon modeli şu şekilde ifade edilir: BJM15-N (BM15-N) veya BJM13-N (BM13-N) (B, düz ankrajlar için Çin Pinyin'inin ilk harfi, düz ankrajların anlamını temsil eder);düz ankrajlar esas olarak köprüler için kullanılır. Yatay öngerilmeli yüzey, içi boş döşeme ve düşük yükseklikte kutu kiriş, gerilim dağılımını daha eşit ve makul hale getirir ve yapının kalınlığını daha da azaltır.

(3) Sarılı ankraj

(Sabit uçlu ankraj) Spesifikasyon modeli şu şekilde ifade edilir: JYM15-N (YMP15-N) veya JYM13-N (YMP13-N);bileşenin ucundaki tasarım geriliminin büyük olduğu veya uç boşluğun kısıtlı olduğu durumlar için uygundur.Ekstrüzyon kullanır Makine, sıkma manşonunu örgülü tele bastırır.Betona önceden gömülür ve gerektiği gibi düzenlenir.Beton tasarım gücüne katılaştıktan sonra gerilir.

Öngermeli Germe Yuvarlak Ankraj Uygulama Alanları
Otoyol köprüleri, demiryolu köprüleri, şehir içi kavşaklar, şehir içi hafif raylı sistemler, yüksek binalar, su koruma ve hidroelektrik barajları, liman terminalleri, kaya kütlesi şev koruma ankrajı, temel takviyesi, tünel maden çatı ankraj çatısı, öngermeli ızgara, metro, büyük binalar, salonlar, Depo atölyesi, kule inşası, ağır kaldırma, sürgülü film aralıklı tahrik, köprü ve tünel kaldırma, büyük konteynerler ve gemiler, traversler, köprü desteklerinin değiştirilmesi, köprü ve bina güçlendirme, çelik güçlendirme işleri, anti-manyetik ve korozyon önleyici işler (fiber ankrajlar), karbon fiber takviye, öngermeli kiriş saha yapımı, dış öngerme mühendisliği, askı halatları, askı kabloları vb.

Öngermeli Germe Yuvarlak Ankraj Bildirimleri

(1) Öngerilmeli nervürlerin kesilmesi için taşlama çarkı testeresi kullanılmalı ve ark kesme kullanılmamalıdır;

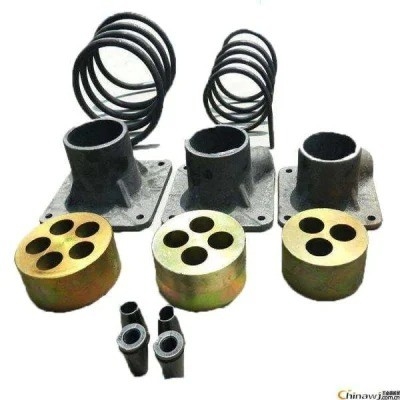

(2) Çelik halatlar demetlenirken birer birer düzeltilmeli, demetler halinde demetlenmeli ve düzensiz olmamalıdır.Çelik telin sabit ucundaki ekstrüde ankraj veya kabartmalı ankraj, önceden yatak plakası ve spiral takviye ile birleştirilmelidir;
(3) Öngerme için kullanılan ekipman ve aletler düzenli olarak bakım ve kalibre edilmeli;
(4) Öngermeli kirişler gerilmeden önce beton dayanım ve basınç deney raporu verilecektir.Betonun basınç dayanımı, tasarım gerekliliklerini karşıladığında ve tasarım dayanımı derecesinin %75'inden düşük olmadığında, ön gerilim uygulanabilir;
(5) Öngerme tendonları gerilmeden önce taşıyıcı levhanın yüzeyi temizlenmeli ve taşıyıcı levhanın arkasındaki betonun kalitesi kontrol edilmelidir.Betonda boşluk varsa germeden önce epoksi harç ile onarılmalı;

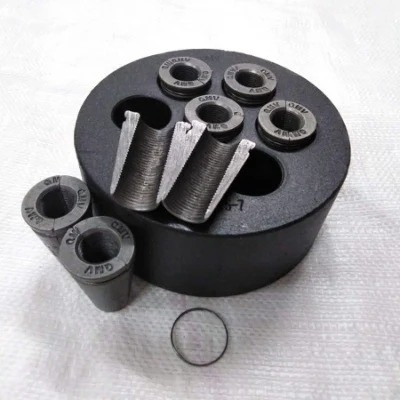

(6) Ankraj takıldığında, ankraj plakası düz olmalı, klips sıkılmalı ve klipsin konumu tekdüze olmalıdır: ancak klipsi sıkarken klips çok sert dövülmemelidir. klibe zarar verin.
