Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

12.7 / 15.2 / 17.8mm Çelik Tel Kablosu için Çok Delikli Bağlama ile Post Tension Anchor

Ürünler - Çapa Aksesuarları
  • Vurgulamak

    Çelik Kablo Çaplı Gerginlik Ankarası

    ,

    Çok delikli Post Gerginlik Çapağı

    ,

    17.8mm Çapa Aksesuarları

  • Otomasyon
    Yarım otomatik
  • PC Dizisi
    1-15 delik
  • Ürün Şekli
    Yuvarlak
  • Takoz Formu
    2 Çip veya 3 Çip
  • Uygulama
    Köprü
  • Malzeme
    Alaşımlı çelik
  • Menşe yeri
    KN
  • Marka adı
    ZT
  • Sertifika
    CE; ISO
  • Fiyat
    negotiable
  • Teslim süresi
    1 hafta
  • Ödeme koşulları
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

12.7 / 15.2 / 17.8mm Çelik Tel Kablosu için Çok Delikli Bağlama ile Post Tension Anchor

  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
Fiyat Al Şimdi başvurun



Gerginlik sonrası çok delikli demir 12.7/15.2/17.8mm çelik tel kablosu



Anchorage, önceden gerilmiş betonda kullanılan kalıcı bir demirleme cihazıdır ve önceden gerilmiş tendonların yapıya oluşturduğu küçülme kuvvetini uygulamak için gereklidir.Post-tense yapılar veya bileşenlerde demirleme aracı köprünün taşıma kapasitesini artırabilir, uzunluğu uzatır ve önceden gerilen tendonların gerginliğini koruyarak ve betonun içine aktararak ağırlığını düşürür.

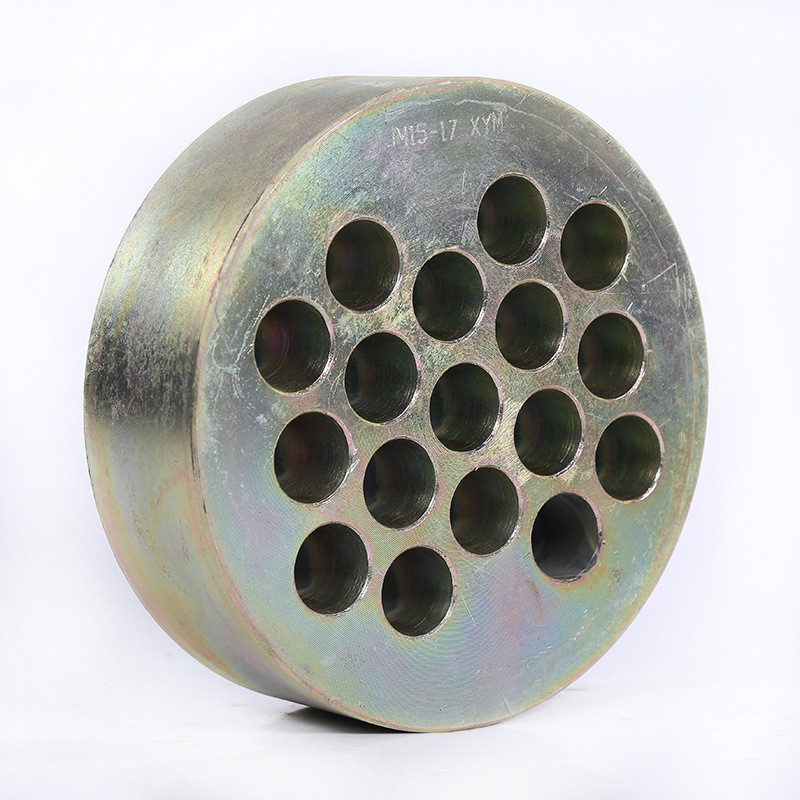

12.7 / 15.2 / 17.8mm Çelik Tel Kablosu için Çok Delikli Bağlama ile Post Tension Anchor 0



Uygulama



Köprü destek değiştirme, köprü ve bina takviye, çelik takviye mühendisliği, önceden gerilenmiş kiriş inşaatı, durma kablosu, askı kablosu, kentsel bağlantı, hafif ray,Yüksek katlı bina, su tasarrufu ve hidroelektrik barajı, liman iskelesi, kaya yamacı koruma demirleme, tünel maden çatısı demirleme, kule inşaatı, ağır kaldırma vb.

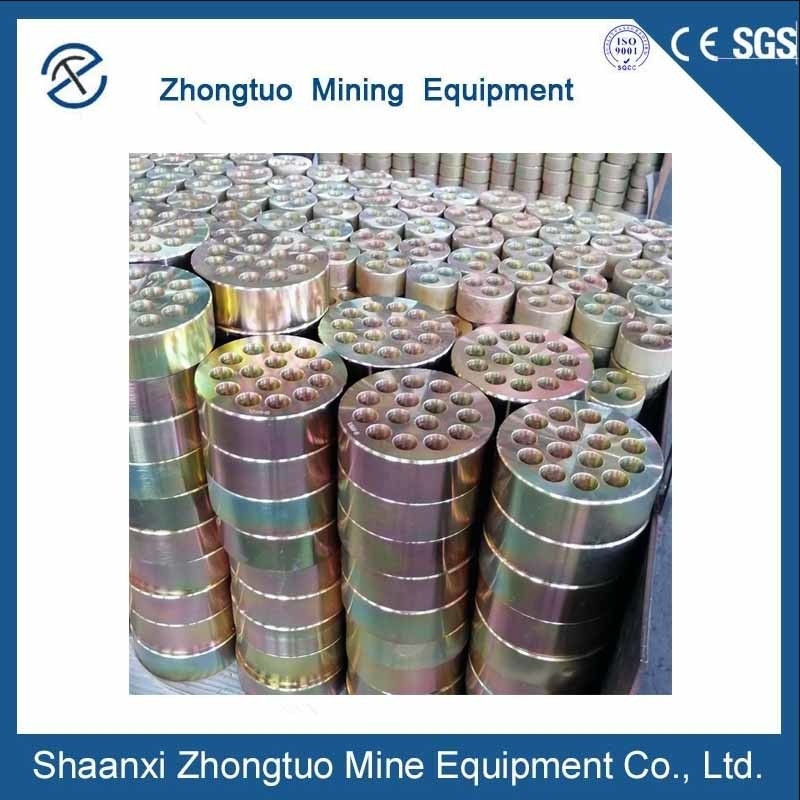

12.7 / 15.2 / 17.8mm Çelik Tel Kablosu için Çok Delikli Bağlama ile Post Tension Anchor 1



Strand Post Tension yuvarlak düz demir parametresi



YJM13 Anchorage'in teknik verileri
Spesifikasyon Çapa başı Çekim plakaları Kanal Spiral Güçlendirme Stresli Jack
ΦA B Karesi Yuvarlak ΦE(ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
YJM15 Anchorage'in teknik verileri
Spesifikasyon Çapa başı Çekim plakaları Kanal Spiral Güçlendirme Stresli Jack
ΦA B Karesi Yuvarlak ΦE
(İD)		 ΦF H ΦG N
C × D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Çapa sınıflandırması


(1) Yuvarlak Çapa
Spesifikasyon modeli YJM15-N (YM15-N) veya YJM13-N (YM13-N) olarak belirtilir; Bu tür bir demir mükemmel kendi kendine demirleme performansına sahiptir.


(2) Düz demir.
Specifikasyon modeli şöyle ifade edilir: BJM15-N (BM15-N) veya BJM13-N (BM13-N) (B, düz demirleri temsil eden Çin Pinyin'in ilk harfi, düz demirlerin anlamını temsil eder);Düz demirler öncelikle köprüler için kullanılır.Yatay önceden gerilen yüzey, içi boş levha ve düşük yükseklikteki kutu kirişi, yapının kalınlığını azaltırken eşit ve uygun bir gerginlik dağılımını sağlar.



(3) Kapalı demir.

(Kesin kenarlı demirleme) Specifikasyon modeli JYM15-N (YMP15-N) veya JYM13-N (YMP13-N) olarak belirtilir.bileşen ucundaki tasarım gerginliği yüksek veya uç alanı sınırlı durumlarda uygundur. Ekstrüzyon kullanır. Makine sıkıştırma kolunu iplik teline uyguluyor. Betona önceden yerleştirilmiş ve gerektiği gibi monte edilmiştir. Beton belirtilen güçte ayarlandıktan sonra.,Gerildi.

12.7 / 15.2 / 17.8mm Çelik Tel Kablosu için Çok Delikli Bağlama ile Post Tension Anchor 2









Prestresli Gerginlik Dönemli Anchorage İpuçları



(1) Ön gerginliğe maruz kalmış kaburgaları keserken, ark kesimi yerine bir öğütme tekerleği testere kullanın.

(2) Çelik iplikler bir arada tutulduğunda, birer birer düzeltilmeli, birer birer yapıştırılmalı ve düzensiz yapılmamalıdır.Çelik ipliğin sabit ucundaki ekstrüde veya baskın demirleme, rulman plaka ve spiral takviye ile önceden monte edilmelidir..

(3) Ön gerilim için kullanılan ekipman ve aletler sürekli bakım ve kalibrasyon yapılmalıdır.

(4) Önceden gerilen tendonlar gerilmeden önce, beton dayanıklılığı ve sıkıştırma testi sonucu sunulmalıdır.Betonun basınç dayanıklılığı tasarım kriterlerini karşıladığında ve tasarım dayanıklılık derecesinin% 75'inden az değilse, önceden stres kullanılabilir.
(5) Ön gerilme tendonlarını germeden önce, rulman plakanın yüzeyini silin ve arkasındaki betonu kontrol edin.

(6) Çapa yerleştirildiğinde, çapa plaka düz olmalıdır, klip sıkılaştırılmalı ve klipin konumu tekdüze olmalıdır;Klip, zarar görmemek için sıkıştırılırken çok sert bir şekilde yumruklanmamalıdır..
